Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly

Собрание 65mm наружного диаметра легкой нагрузки 690N.M Keyless запирая

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	З6
Оплата и доставка Условия:
Количество мин заказа:	10 PCS
Цена:	USD 5.00 - 15.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	5000 ПК в месяц

Контакт

Подробная информация
Внутренний диаметр:	14 - 50 mm	Наружный диаметр:	55 - 80 mm
Толщина:	30 - 33 mm	Вращающий момент:	127 -1830 N.m
болт:	М8	Вес:	0.48 - 0,73 kg
Выделить:	собрание наружного диаметра 65mm Keyless запирая , Собрание 690N.M Keyless запирая , Струбцина воротника цапфы 690N.M

Характер продукции

Запирающее устройство дизайна клиента замка силы легкой нагрузки Z6

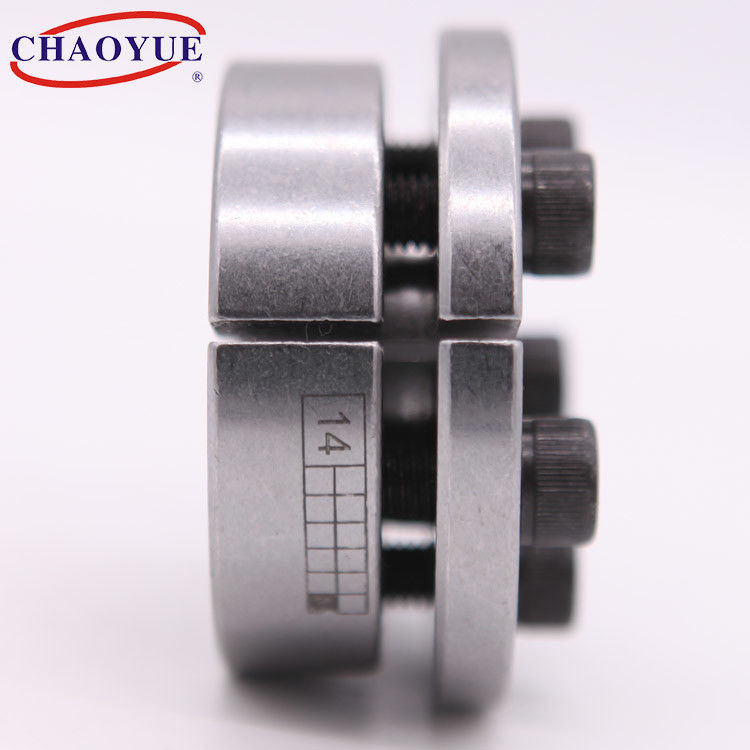

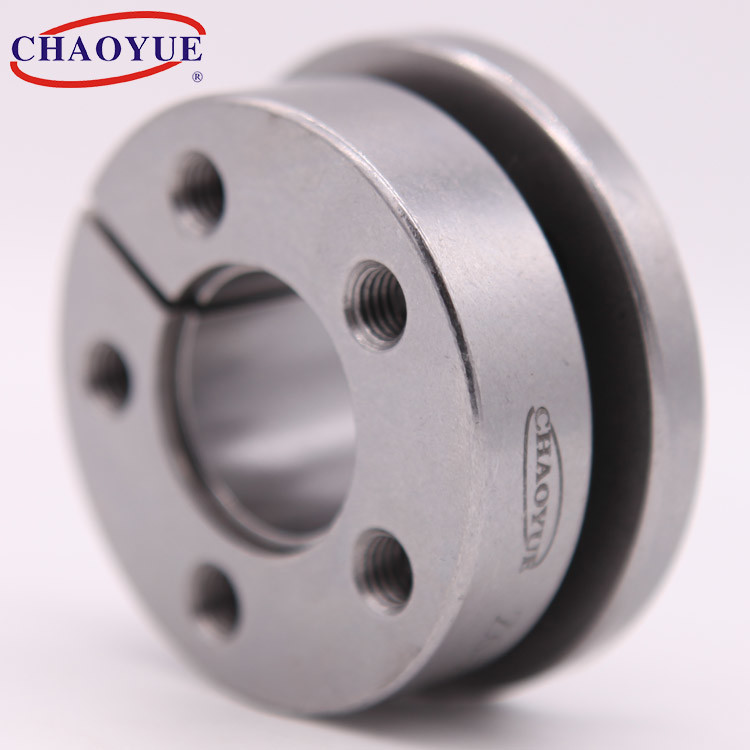

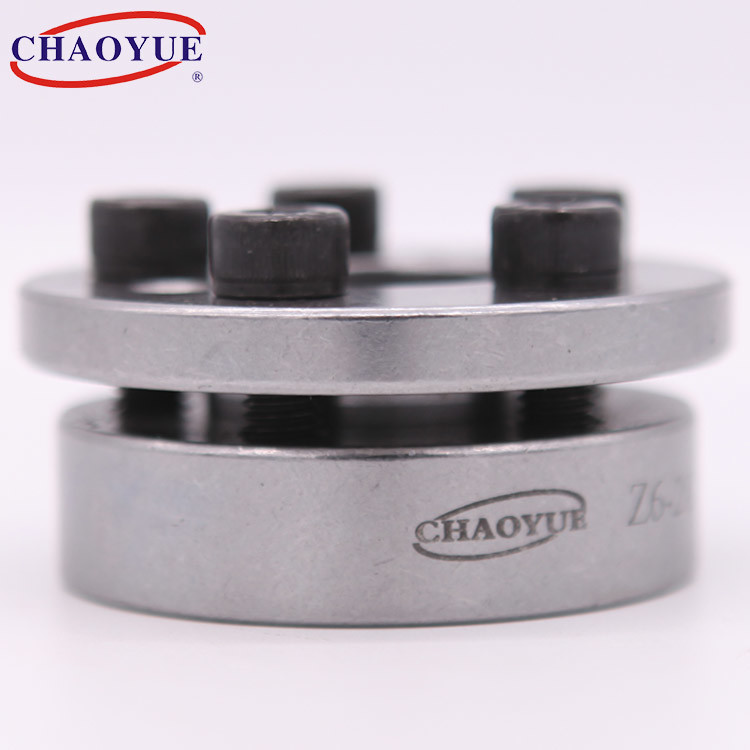

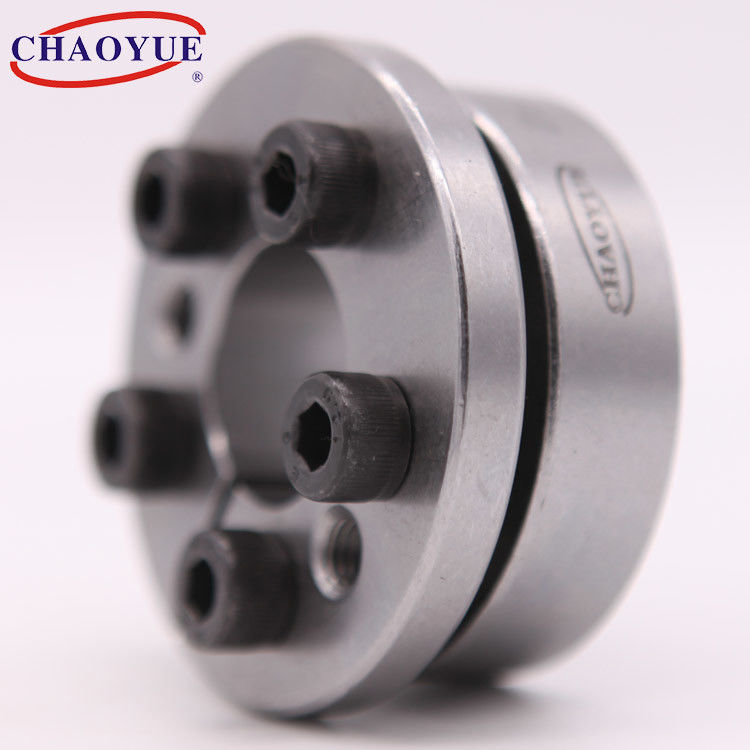

Собрание 65mm наружного диаметра легкой нагрузки 690N.M Keyless запирая 0

Устанавливать пример

Собрание 65mm наружного диаметра легкой нагрузки 690N.M Keyless запирая 1

Основной размер [mm]							Болт		Номинальная нагрузка		Давление на вале [N/mm²]	Давление на эпицентре деятельности [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	D₁	L	L₁	L₂	L₃	d₁	n	Осевая сила [kN]	Toruqe [N.m]	Давление на вале [N/mm²]	Давление на эпицентре деятельности [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
14	55	62	38	30	22	17	M8	3	18	127	208	52,5	25	0,48
16	55	62	38	30	22	17	M8	3	18	142	181	52,5	25	0,47
18	55	62	38	30	22	17	M8	3	18	157	161	52,5	25	0,46
19	55	62	38	30	22	17	M8	3	18	165	152	52,5	25	0,46
20	55	62	38	30	22	17	M8	3	18	172	145	52,5	25	0,45
22	55	62	38	30	22	17	M8	3	25,5	285	186	75	35	0,44
24	55	62	38	30	22	17	M8	3	25,5	307	170	75	35	0,42
25	55	62	38	30	22	17	M8	3	25,5	315	163	75	35	0,41
28	55	62	38	30	22	17	M8	3	31,5	435	175	89	41	0,39
30	55	62	38	30	22	17	M8	3	31,5	472	163	89	41	0,37
24	65	72	38	30	22	17	M8	5	37,4	440	244	90	30	0,62
25	65	72	38	30	22	17	M8	5	37,4	460	234	90	30	0,61
28	65	72	38	30	22	17	M8	5	43,6	600	243	105	35	0,58
30	65	72	38	30	22	17	M8	5	43,6	640	227	105	35	0,56
32	65	72	38	30	22	17	M8	5	43,6	690	213	105	35	0,55
35	65	72	38	30	22	17	M8	5	52,5	910	234	126	41	0,51
38	65	72	38	30	22	17	M8	5	52,5	990	216	126	41	0,48
40	65	72	38	30	22	17	M8	5	52,5	1050	205	125	41	0,46
30	80	87	41	33	25	20	M8	7	52,4	780	232	87	30	1,01
32	80	87	41	33	25	20	M8	7	52,4	830	217,5	87	30	0,99
35	80	87	41	33	25	20	M8	7	61	1060	232	102	35	0,96
38	80	87	41	33	25	20	M8	7	61	1150	214	102	35	0,92
40	80	87	41	33	25	20	M8	7	61	1220	203	102	35	0,89
42	80	87	41	33	25	20	M8	7	73,5	1540	233	122	41	0,86
45	80	87	41	33	25	20	M8	7	73,5	1650	217	122	41	0,82
48	80	87	41	33	25	20	M8	7	73,5	1760	203	122	41	0,76
50	80	87	41	33	25	20	M8	7	73,5	1830	195	122	41	0,73
