Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Keyless сталь соединения расширения рукава осевой силы ID 38kN 36mm

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	Z22
Оплата и доставка Условия:
Количество мин заказа:	10 PCS
Цена:	USD 8.00 - 40.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	1000 ПК в месяц

Контакт

Подробная информация
Внутренний диаметр:	18 - 90 mm	Наружный диаметр:	40 - 125 mm
Толщина:	18 - 35 mm	Вращающий момент:	0.2 - 6,9 kN.m
болт:	M6 - M10	Вес:	0.16 - 1,25 kg
Выделить:	соединение расширения рукава ID 36mm , соединение расширения рукава осевой силы 38kN , воротник струбцины осевой силы 38kN продетый нитку

Характер продукции

Keyless колесо вала Z22 соединяет запирая собрание

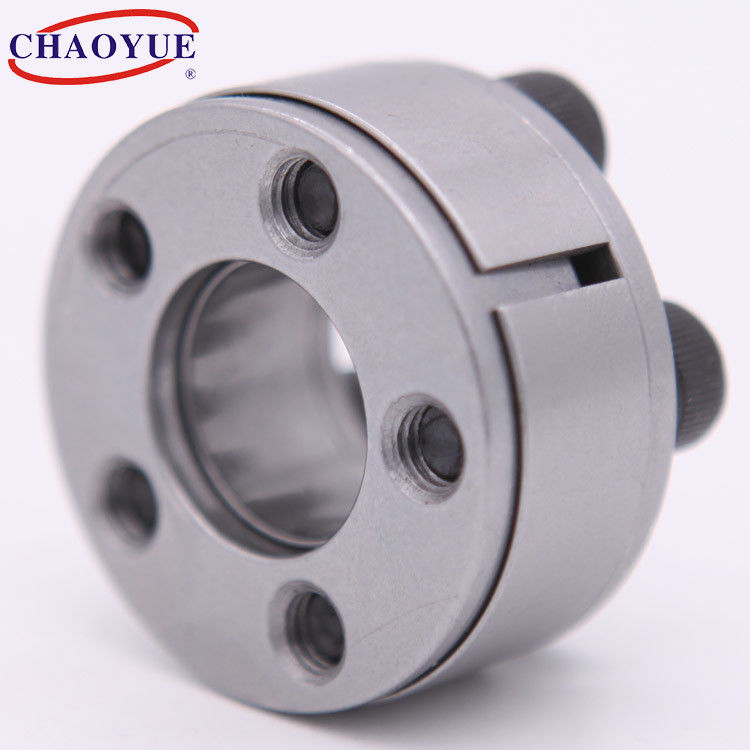

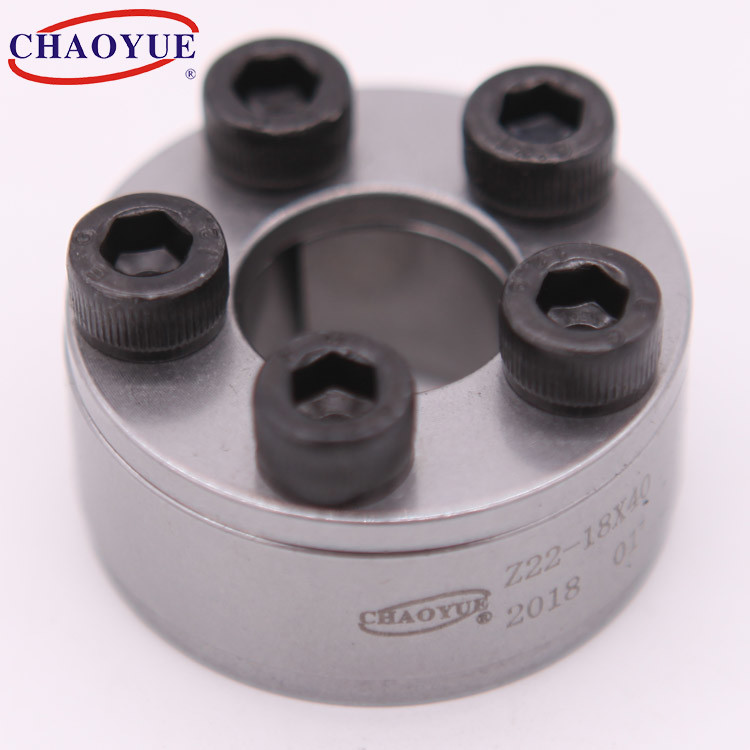

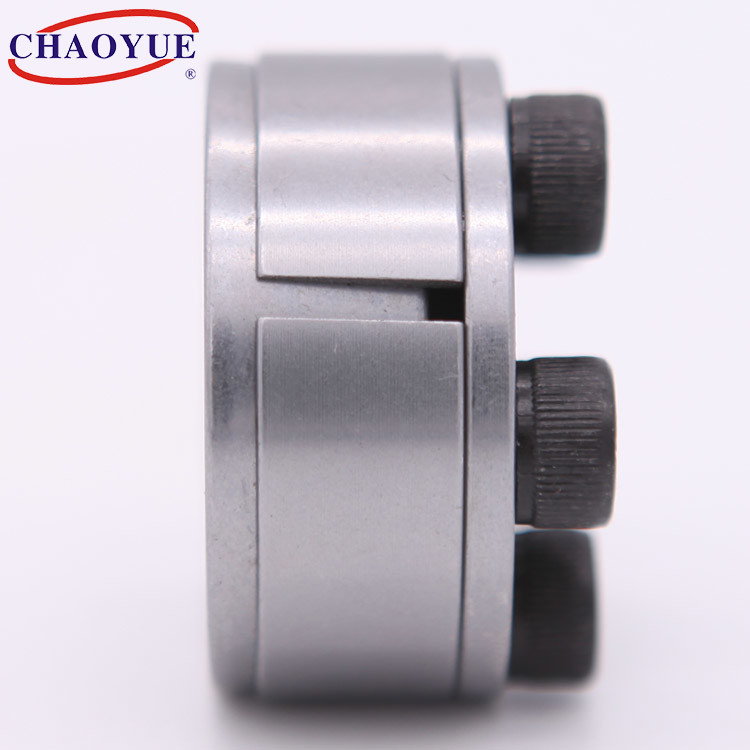

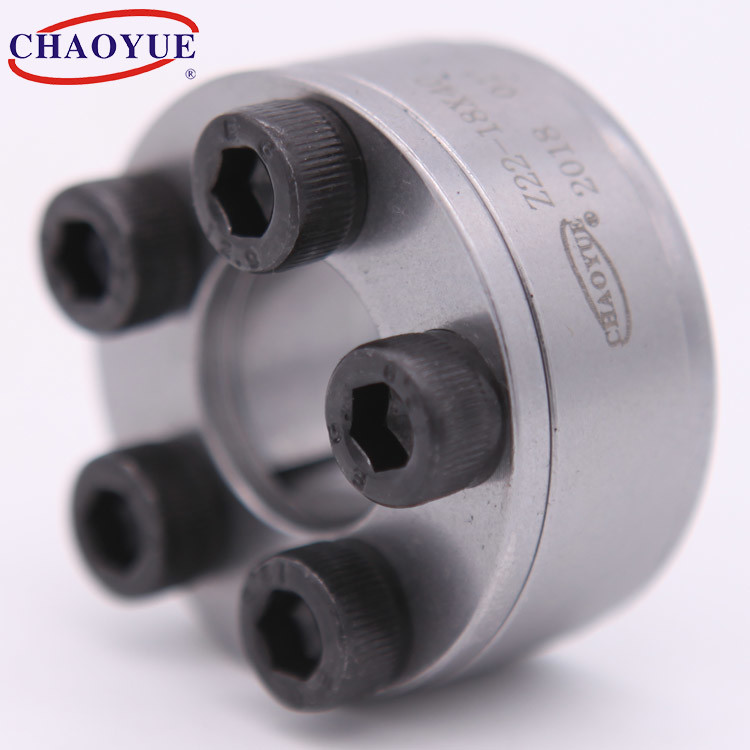

Keyless сталь соединения расширения рукава осевой силы ID 38kN 36mm 0

Устанавливать пример

Keyless сталь соединения расширения рукава осевой силы ID 38kN 36mm 1

Основной размер [mm]					Болт		Номинальная нагрузка		Давление на вале [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	L	L₁	L₂	d₁	n	Осевая сила [kN]	Вращающий момент [kN·m]	Давление на вале [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
18	40	24	18	15	M6	5	22	0,2	260	14	0,16
19	41	24	18	15	M6	5	22	0,21	255	14	0,18
20	42	24	18	15	M6	6	26	0,26	280	14	0,19
22	44	24	18	15	M6	6	26	0,29	260	14	0,19
24	46	24	18	15	M6	6	26	0,31	230	14	0,2
25	47	24	18	15	M6	6	26	0,33	270	14	0,2
28	50	24	18	15	M6	8	35	0,49	250	14	0,24
30	52	24	18	15	M6	8	35	0,52	230	14	0,24
32	54	24	18	15	M6	8	35	0,56	200	14	0,25
35	57	28	22	18	M6	9	38	0,68	190	14	0,26
36	59	28	22	18	M6	9	38	0,7	200	14	0,26
38	60	28	22	18	M6	10	43	0,83	190	14	0,27
40	62	28	22	18	M6	10	43	0,87	225	14	0,27
42	70	36	28	24	M8	8	64	1,36	210	35	0,38
45	73	36	28	24	M8	8	64	1,45	195	35	0,45
48	76	36	28	24	M8	8	64	1,55	190	35	0,46
50	78	36	28	24	M8	8	64	1,61	195	35	0,48
55	83	36	28	24	M8	9	72	2	190	35	0,49
56	84	36	28	24	M8	9	72	2,03	195	35	0,5
60	88	36	28	24	M8	10	80	2,42	190	35	0,55
63	91	36	28	24	M8	10	80	2,54	190	35	0,56
65	93	36	28	24	M8	10	80	2,62	180	35	0,58
70	105	45	35	31	M10	9	114	4	200	70	1,01
75	110	45	35	31	M10	10	128	4,8	205	70	1,06
80	115	45	35	31	M10	10	128	5,1	190	70	1,12
85	120	45	35	31	M10	10	128	5,45	180	70	1,19
90	125	45	35	31	M10	10	153	6,9	205	70	1,25
