CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24

Собрание Z24 компактной текстуры 3560N.m CHAOYUE Keyless запирая

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	Z24
Оплата и доставка Условия:
Количество мин заказа:	10 PCS
Цена:	USD 2.50 - 100.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	1000 ПК в месяц

Контакт

Подробная информация
Внутренний диаметр:	22 - 85 mm	Наружный диаметр:	35 - 120 mm
Толщина:	26 - 92 mm	Вращающий момент:	38 - 3560 N.m
болт:	M3 - M8	Вес:	0.08 - 2,71 kg
Выделить:	собрание 3560N.m Keyless запирая , Собрание компактной текстуры Keyless запирая , струбцина вала быстрого выпуска 3560N.m

Характер продукции

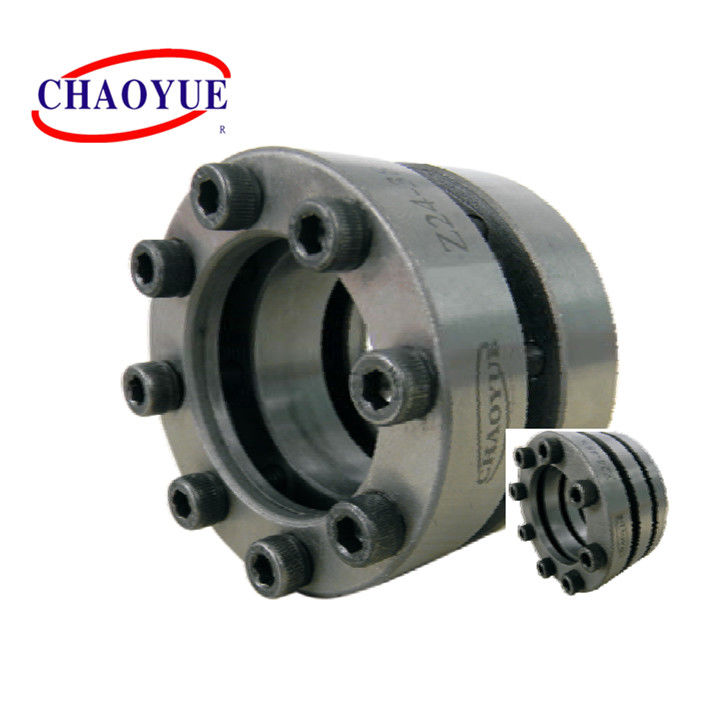

Собрание Keyless вала компактной текстуры Z24 запирая

Собрание Z24 компактной текстуры 3560N.m CHAOYUE Keyless запирая 0

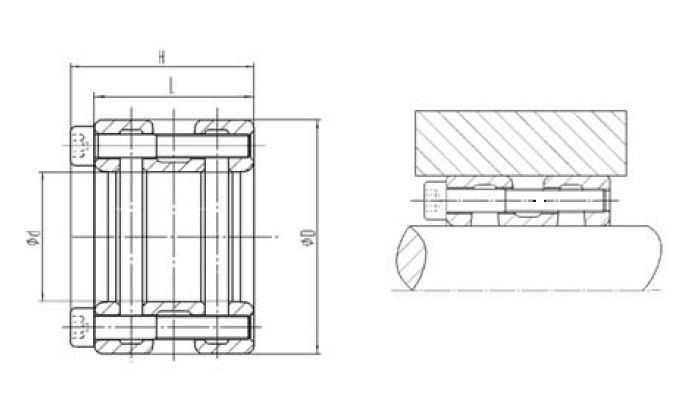

Устанавливать пример

Основной размер [mm]				Болт		Номинальная нагрузка		Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	L	H	d₁	n	Осевая сила [N]	Вращающий момент [N·m]	Вращающий момент затягивает болт [N.m]	Вес [kg]
22	35	26	29	M3	6	3450	38	2	0,08
25	38	26	29	M3	6	6800	85	2	0,08
28	45	26	30	M4	6	7500	105	4	0,13
30	47	26	30	M4	6	12600	190	4	0,25
38	60	36	41	M5	8	16680	317	7	0,3
40	62	36	41	M5	8	27000	540	7	0,33
42	65	36	41	M5	8	30500	640	7	0,36
45	70	41	46	M5	8	38200	860	7	0,4
48	75	41	46	M5	8	39600	950	7	0,5
50	75	41	46	M6	8	41600	1040	12	0,52
55	80	41	47	M6	8	48000	1320	12	0,55
60	85	41	47	M6	8	54600	1640	12	0,61
65	95	77	85	M8	8	69000	2240	40	1,52
70	100	77	85	M8	8	74300	2600	40	1,6
75	105	77	85	M8	8	77300	2900	40	1,71
80	110	77	85	M8	8	80250	3210	40	1,8
85	120	92	100	M8	8	83700	3560	40	2,71
