M14 Bolt 180mm ID Keyless Locking Assembly Power Transmission

M14 скрепляют болтами передачу энергии запирая собрания ID 180mm Keyless

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	Z13
Оплата и доставка Условия:
Количество мин заказа:	ПК 5
Цена:	USD 5.00 - 100.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	1000 ПК в месяц

Контакт

Подробная информация
Внутренний диаметр:	20 - 180 mm	Наружный диаметр:	47 - 235 mm
Толщина:	42 - 73,5 mm	Вращающий момент:	0.54 - 66 kN.m
болт:	M6 - M14	Вес:	0.51 - 10,66
Выделить:	Собрание болта M14 Keyless запирая , собрание ID 180mm Keyless запирая , вал ID 180mm запирая струбцину

Характер продукции

Запирающее устройство вала передачи энергии Z13 Keyless

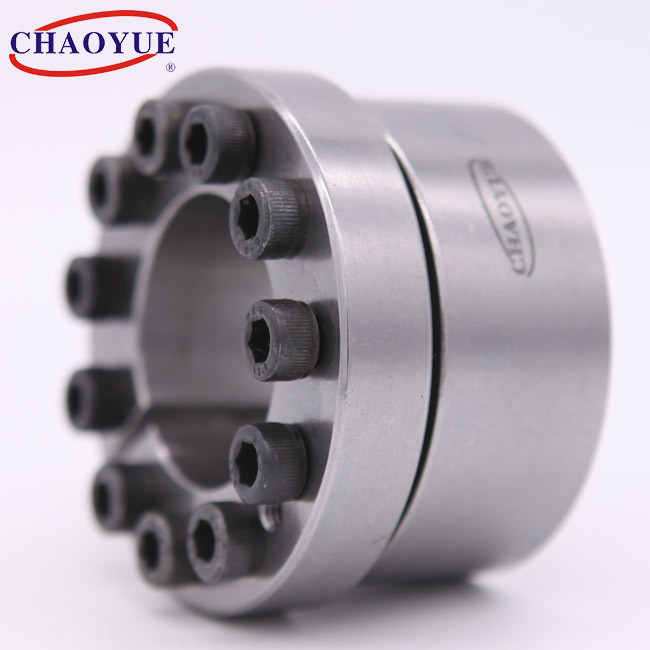

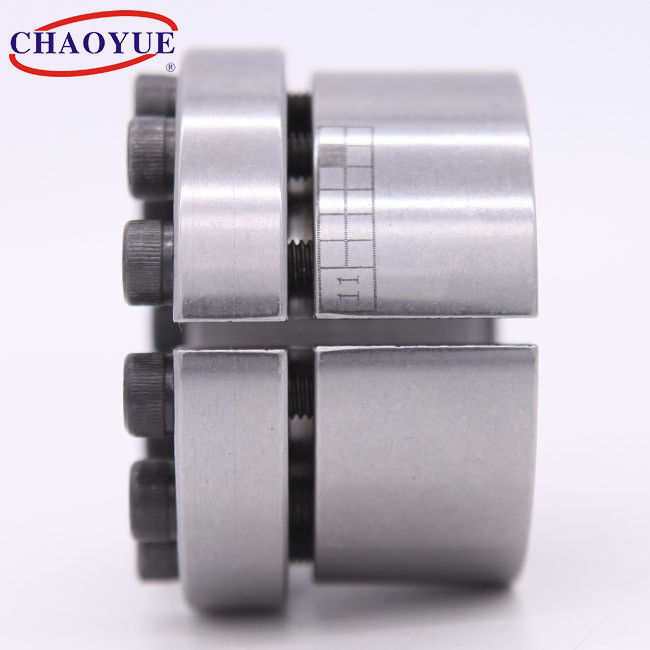

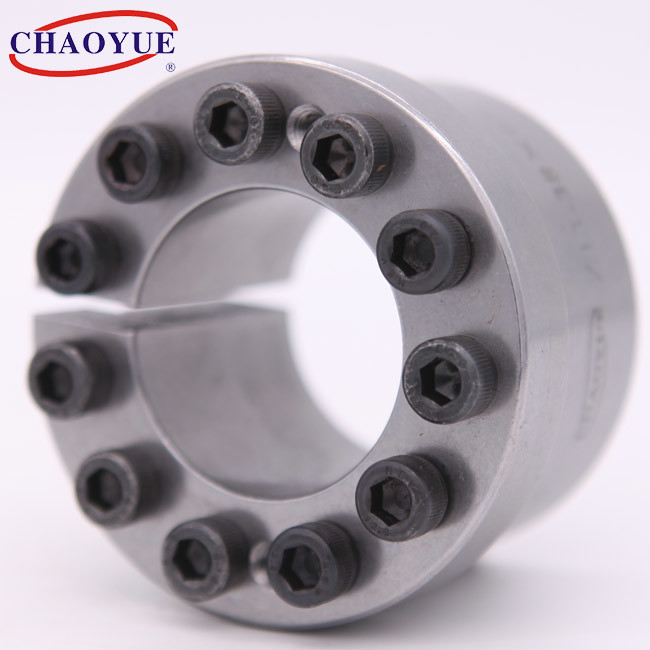

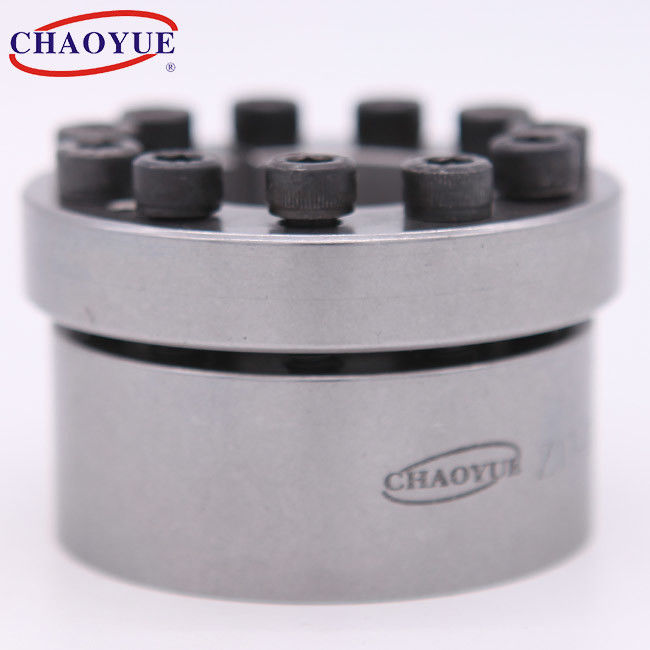

M14 скрепляют болтами передачу энергии запирая собрания ID 180mm Keyless 0

Устанавливать пример

M14 скрепляют болтами передачу энергии запирая собрания ID 180mm Keyless 1

Основной размер [mm]							Болт		Номинальная нагрузка		Давление на вале [N/mm²]	Давление на эпицентре деятельности [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	L	L₁	L₂	L₃	D₁	d₁	n	Вращающий момент [kN·m]	Осевая сила [kN]	Давление на вале [N/mm²]	Давление на эпицентре деятельности [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
20	47	48	42	29	26	53	M6	7	0,54	54	276	117	14	0,51
22	47	48	42	29	26	53	M6	7	0,6	54	253	118	14	0,53
24	50	48	42	29	26	56	M6	7	0,65	54	230	110	14	0,55
25	50	48	42	29	26	56	M6	7	0,68	54	222	111	14	0,65
28	55	48	42	29	26	61	M6	7	0,76	54	198	100	14	0,62
30	55	48	42	29	26	61	M6	7	0,82	54	186	101	14	0,8
32	60	48	42	29	26	66	M6	11	1,31	82	261	139	14	0,7
35	60	48	42	29	26	66	M6	11	1,44	82	240	140	14	0,81
38	65	48	42	29	26	71	M6	11	1,56	82	220	129	14	0,77
40	65	48	42	29	26	71	M6	11	1,64	82	209	129	14	1,33
42	75	59	51	34,4	30	81	M8	6	2,13	101	213	119	41	1,24
45	75	59	51	34,4	30	81	M8	6	2,28	101	199	119	41	1,44
48	80	59	51	34,4	30	86	M8	6	2,43	101	186	112	41	1,41
50	80	59	51	34,4	30	86	M8	6	2,53	101	179	112	41	1,35
55	85	59	51	34,4	30	91	M8	9	4,18	152	244	158	41	1,45
60	90	59	51	34,4	30	96	MM8	9	4,56	152	224	149	41	1,55
65	95	59	51	34,4	30	102	M8	9	4,94	152	206	141	41	1,67
70	110	66	56	45	40	117	M10	7	6,5	186	176	112	83	2,61
75	115	66	56	45	40	122	M10	7	7	186	165	107	83	2,75
80	120	66	56	45	40	127	M10	7	7,4	186	153	102	83	2,89
85	125	66	56	45	40	132	M10	8	9	213	165	112	83	3,04
90	130	66	56	45	40	137	M10	8	9,6	213	157	109	83	3,18
95	135	66	56	45	40	142	M10	10	12,6	267	185	130	93	3,33
100	145	77	65	52	46	153	M12	7	13,3	270	153	105	145	4,62
110	155	77	65	52	46	163	M12	7	14,7	270	140	99	145	5
120	165	77	65	52	46	173	M12	8	18,4	309	147	107	145	5,37
130	180	77	65	52	46	188	M12	10	25,1	388	171	124	145	6,46
140	190	87,5	73,5	58,5	51	199	M14	11	40,15	586	213	157	230	7,73
150	200	87,5	73,5	58,5	51	209	M14	12	47	639	217	163	230	8,21
160	210	87,5	73,5	58,5	51	219	M14	13	54,3	692	220	167	230	8,64
170	225	87,5	73,5	58,5	51	234	M14	14	63	746	226	171	230	10,14
180	235	87,5	73,5	58,5	51	244	M14	14	66	746	212	162	230	10,66
