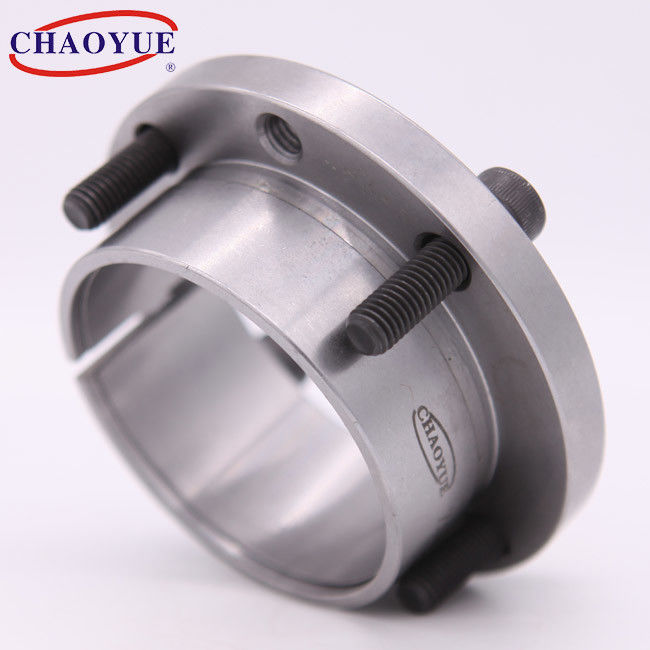

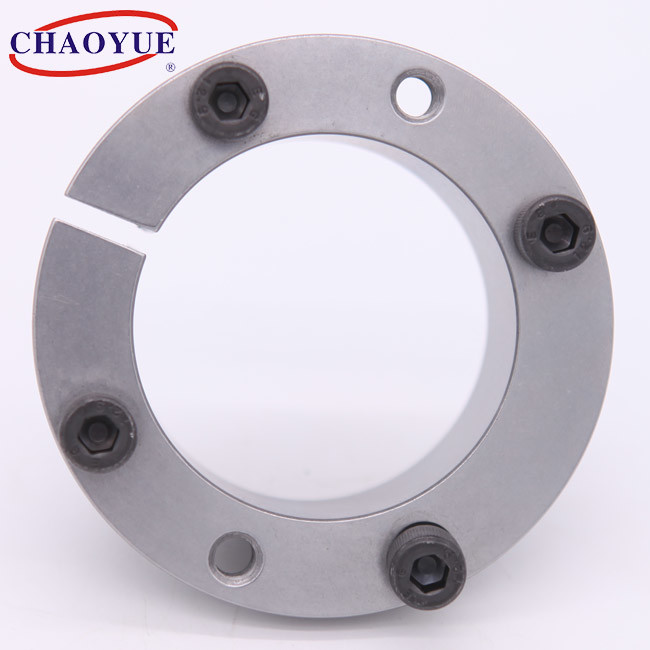

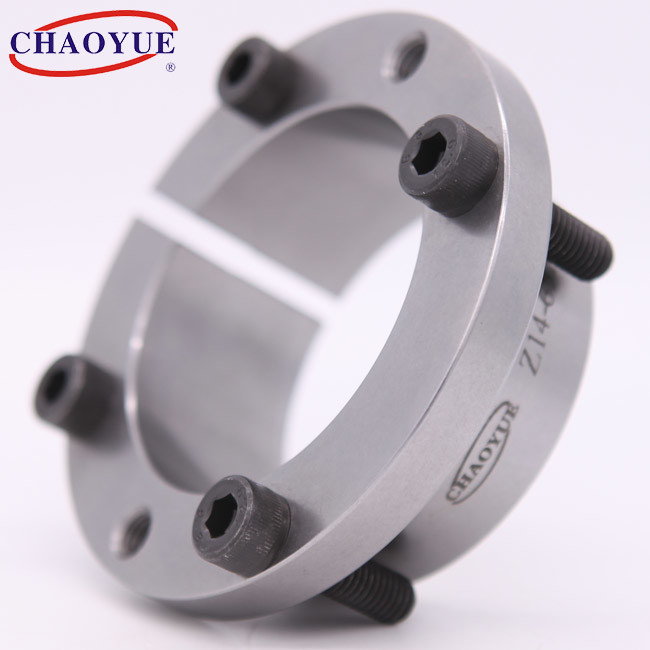

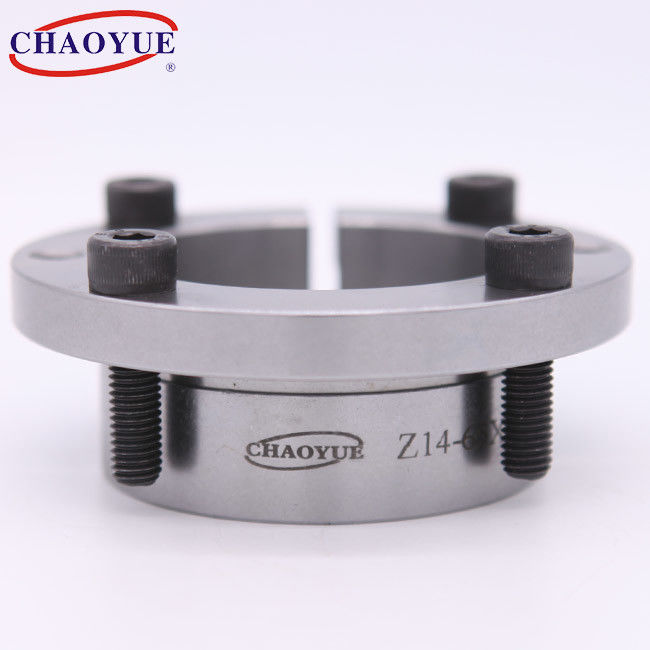

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

Весна - нагруженный рукав соединения расширения вращающего момента 72mm OD 1265N.M

Подробная информация о продукте:
Место происхождения: Шэньси, Китай
Фирменное наименование: CHAOYUE
Номер модели: Z14
Оплата и доставка Условия:
Количество мин заказа: 30 ПК
Цена: USD 3.00 - 20.00 / pc
Упаковывая детали: Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки: 1 - 3 недели
Условия оплаты: T/T
Поставка способности: 5000 ПК в месяц
Контакт

Подробная информация
Внутренний диаметр: 14 - 65 mm Наружный диаметр: 25 - 72 mm
Толщина: 26 - 35 mm Вращающий момент: 64 - 1265 N.m
болт: M4 - M8 Вес: 0.091 - 0,46
Выделить:

рукав соединения расширения 72mm OD

,

рукав соединения расширения вращающего момента 1265N.m

,

соединение эпицентра деятельности вала 72mm OD

Характер продукции

Z14 весна - нагруженное кольцо механизма струбцины Keyless запирая



Весна - нагруженный рукав соединения расширения вращающего момента 72mm OD 1265N.M 0





Устанавливать пример



Весна - нагруженный рукав соединения расширения вращающего момента 72mm OD 1265N.M 1





Основной размер [mm] Болт Номинальная нагрузка Давление на вале
[N/mm2]		 Давление на эпицентре деятельности
[N/mm2]		 Вращающий момент затягивает болт
[N.m]		 Вес
[kg]
d D D1 D2 L L1 L2 L3 d1 n Вращающий момент
[N·m]		 Осевая сила
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9,2 109 61 2,9 0,091
16 25 42 33 30 26 20 16 M4 4 74 9,2 95 61 2,9 0,082
18 25 42 33 30 26 20 16 M4 4 82 9,2 85 61 2,9 0,072
19 25 42 33 30 26 20 16 M4 4 87 9,2 80 61 2,9 0,068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0,113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0,11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0,088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0,144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0,121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0,105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0,2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0,173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0,162
38 44 66 54 34 28 20 16 M6 4 400 21,2 93 80 10 0,182
40 48 70 58 34 28 20 16 M6 4 425 21,2 88 73 10 0,223
42 48 70 58 34 28 20 16 M6 4 446 21,2 83 73 10 0,191
45 55 82 67 43 35 25 20 M8 4 875 38,9 115 94 25 0,4
48 55 82 67 43 35 25 20 M8 4 935 38,9 107 94 25 0,35
50 62 89 74 43 35 25 20 M8 4 974 38,9 103 83 25 0,5
55 62 89 74 43 35 25 20 M8 4 1070 38,9 94 83 25 0,41
60 72 99 84 43 35 25 20 M8 4 1165 38,9 86 71 25 0,58
65 72 99 84 43 35 25 20 M8 4 1265 38,9 79 71 25 0,46
