Главная страница ПродукцияKeyless запирая собраниеЗакопченная струбцина вала запирая собрания 10mm плотного болта набора m2.5 Keyless

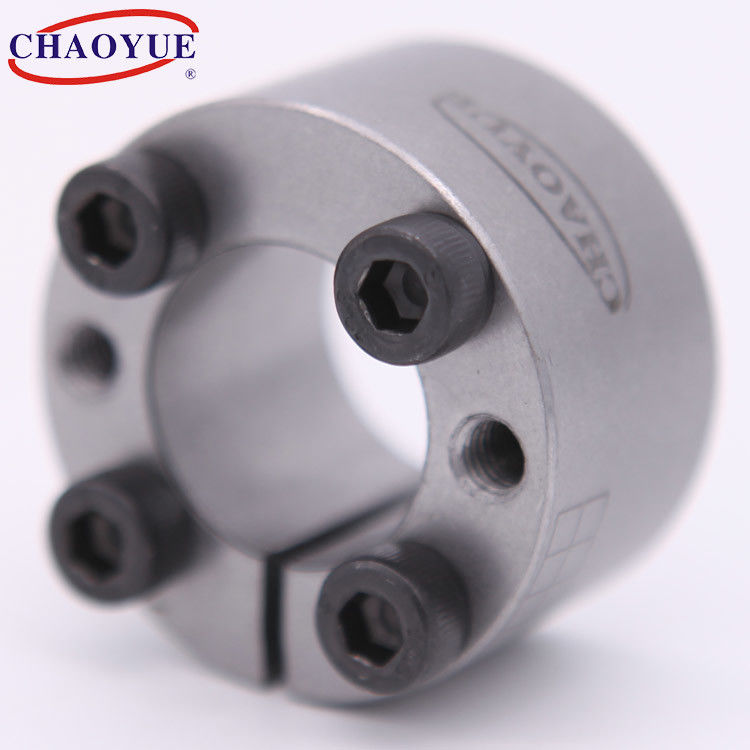

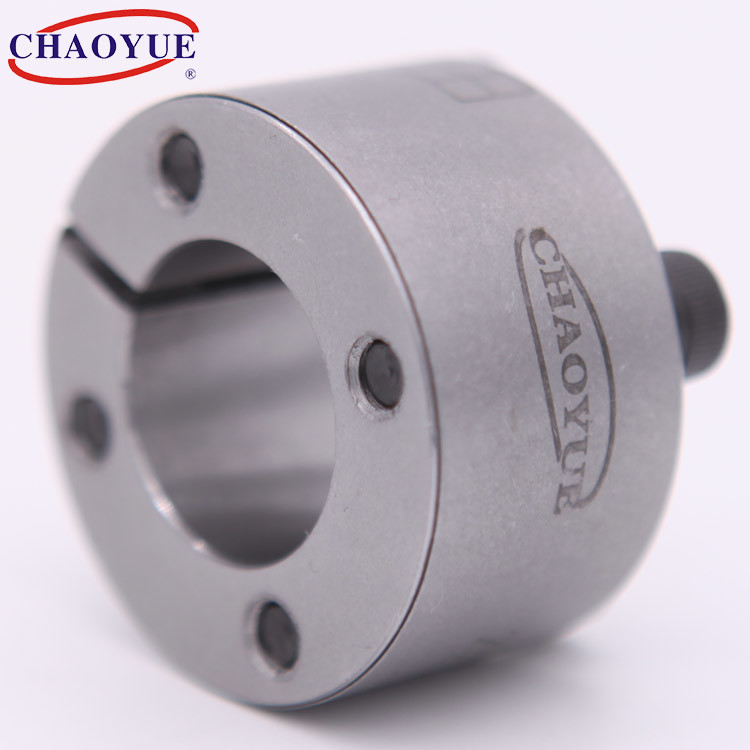

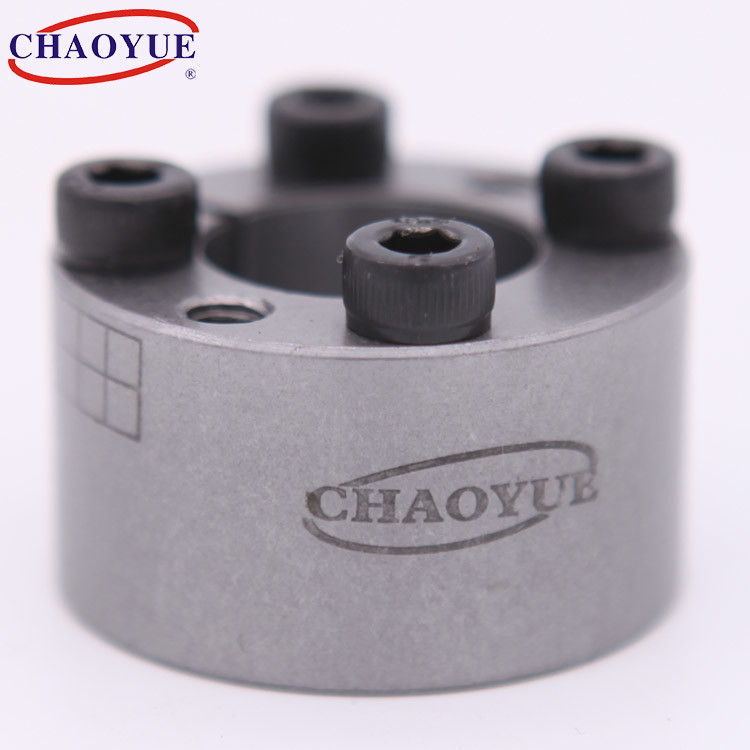

Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp
Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp

Закопченная струбцина вала запирая собрания 10mm плотного болта набора m2.5 Keyless

Подробная информация о продукте:
Место происхождения: Шэньси, Китай
Фирменное наименование: CHAOYUE
Номер модели: Z21
Оплата и доставка Условия:
Количество мин заказа: 10 PCS
Цена: USD 4.00 - 15.00 / pc
Упаковывая детали: Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки: 1 - 3 недели
Условия оплаты: T/T
Поставка способности: 1000 ПК в месяц
Контакт

Подробная информация
Внутренний диаметр: 10 - 50 mm Наружный диаметр: 20 - 80 mm
Толщина: 13 - 36 mm Вращающий момент: 14.1 - 1610 N.m
болт: M2.5 - M8 Вес: 0.019 - 0,73 kg
Выделить:

собрание болта m2.5 Keyless запирая

,

собрание 10mm Keyless запирая

,

m2.5 струбцина вала болта 10mm

Характер продукции

Набор расширения Z21 закопченный патронной втулочной муфтой плотный



Закопченная струбцина вала запирая собрания 10mm плотного болта набора m2.5 Keyless 0





Устанавливать пример

Закопченная струбцина вала запирая собрания 10mm плотного болта набора m2.5 Keyless 1

Основной размер [mm] Болт Номинальная нагрузка Вращающий момент затягивает болт
[N.m]		 Вес
[kg]
d D L L1 d1 n Вращающий момент
[N·m]		 Осевая сила
[N]
10 20 15,5 13 M2.5 4 14,1 2900 0,85 0,019
11 22 15,5 13 M2.5 4 15,3 2900 0,85 0,022
12 22 15,5 13 M2.5 4 17,1 2900 0,85 0,024
14 26 20 17 M3 4 31 4380 1,68 0,039
15 28 20 17 M3 4 32,5 4380 1,68 0,044
16 32 21 17 M4 4 61 7700 3,5 0,068
17 35 25 21 M4 4 63 7700 3,5 0,09
18 35 25 21 M4 4 68 7700 3,5 0,093
19 35 25 21 M4 4 72 7700 3,5 0,098
20 38 26 21 M5 4 126 12600 6,6 0,12
22 40 26 21 M5 4 135 12600 6,6 0,13
24 47 32 26 M6 4 207 17900 11,8 0,2
25 47 32 26 M6 4 216 17900 11,8 0,22
28 50 32 26 M6 6 365 26120 11,8 0,24
30 55 32 26 M6 6 387 26120 11,8 0,26
32 55 32 26 M6 6 421 26120 11,8 0,27
35 60 37 31 M6 8 633 34990 11,8 0,37
38 65 37 31 M6 8 667 34990 11,8 0,41
40 65 37 31 M6 8 696 34990 11,8 0,42
42 75 44 36 M8 6 1011 48000 28,6 0,63
45 75 44 36 M8 6 1095 48000 28,6 0,7
48 80 44 36 M8 8 1560 64270 28,6 0,71
50 80 44 36 M8 8 1610 64270 28,6 0,73
