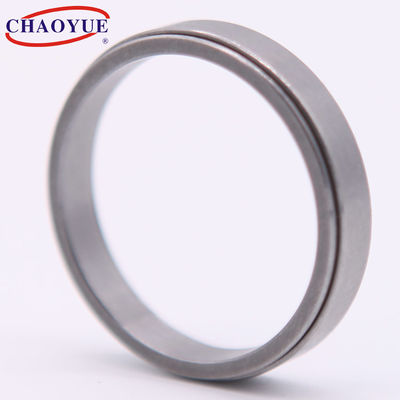

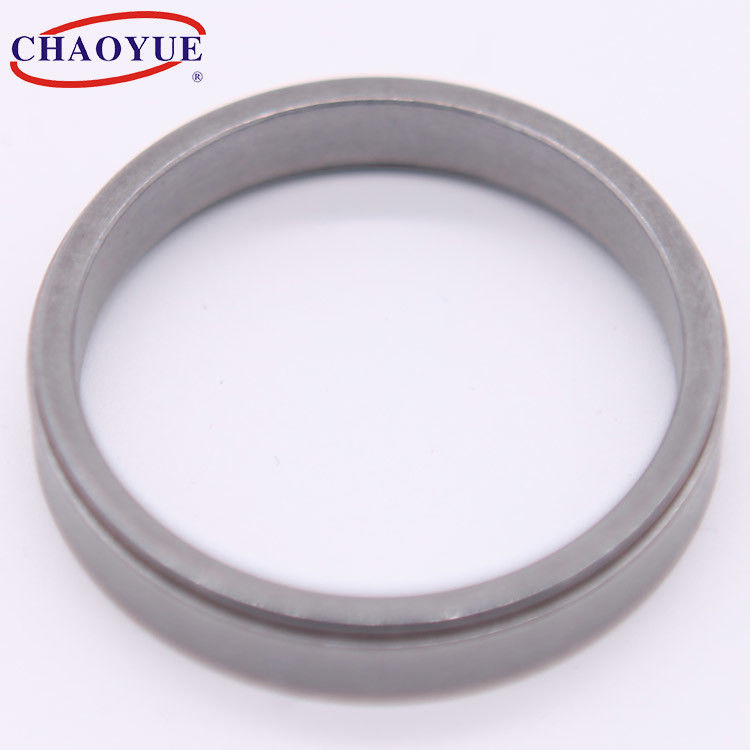

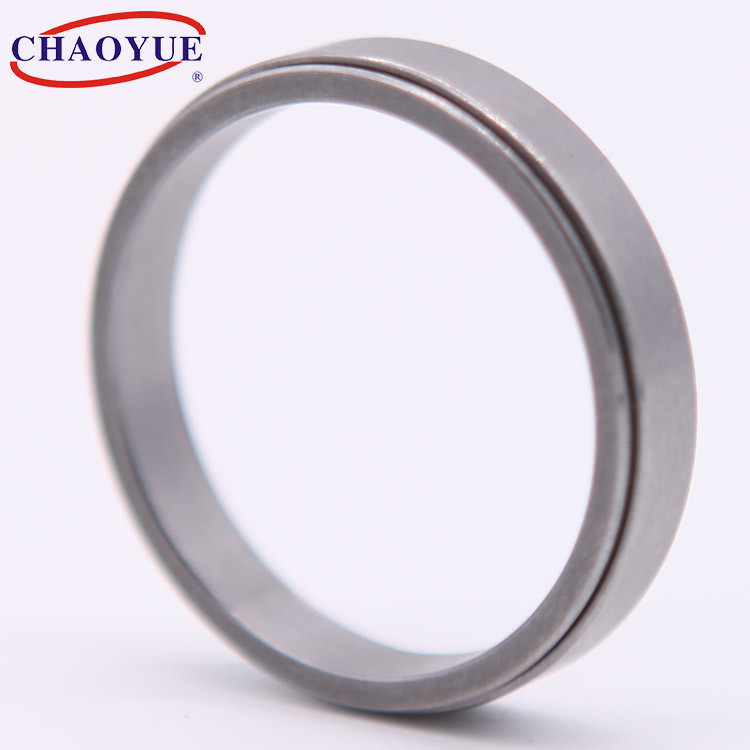

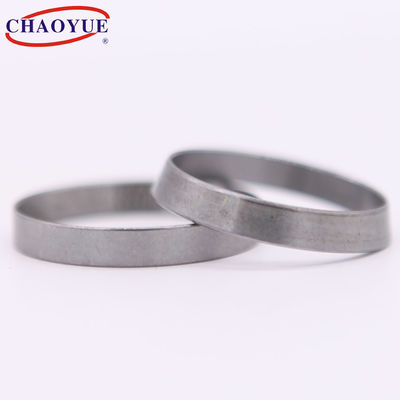

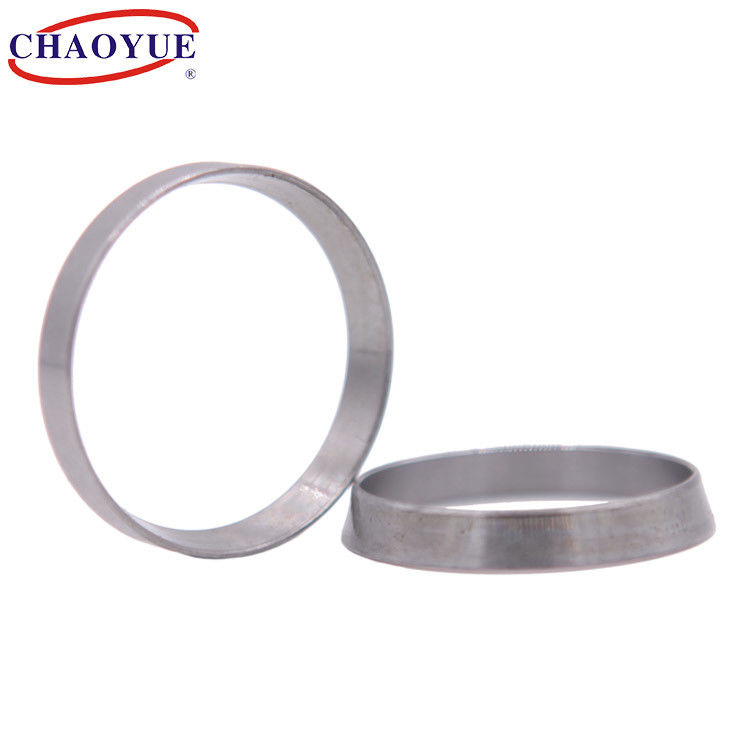

OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1

Вал соединяя Z1 запирая собрания OD 30mm 600N.M Keyless зажимая

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	З1
Оплата и доставка Условия:
Количество мин заказа:	10 PCS
Цена:	USD 2.00 - 360.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	5000 ПК в месяц

Контакт

Подробная информация
Внутренний диаметр:	10 - 500 mm	Наружный диаметр:	13 - 540 mm
Вращающий момент:	0.007 - 278 kN.m	Вес:	0.01 - 16,5 kg
Выделить:	Собрание OD 30mm Keyless запирая , Собрание 600N.M Keyless запирая , Соединение зажимая вала 600N.M

Характер продукции

Зажимать Ringfeder передачи энергии Z1 компонентный

Вал соединяя Z1 запирая собрания OD 30mm 600N.M Keyless зажимая 0

Устанавливать пример

Вал соединяя Z1 запирая собрания OD 30mm 600N.M Keyless зажимая 1

Основной размер [mm]				Номинальная нагрузка		Вес [kg]
d	D	L	Я	Осевая сила [kN]	Toruqe [kN.m]	Вес [kg]
10	13	4,5	3,7	1,4	0,007	0,01
12	15	4,5	3,7	1,6	0,0098	0,01
13	16	4,5	3,7	1,8	0,011	0,01
14	18	6,3	5,3	2,8	0,019	0,01
15	19	6,3	5,3	3	0,022	0,01
16	20	6,3	5,3	3,2	0,025	0,01
17	21	6,3	5,3	3,4	0,028	0,01
18	22	6,3	5,3	3,6	0,032	0,01
19	24	6,3	5,3	3,8	0,035	0,01
20	25	6,3	5,3	4	0,04	0,01
22	26	6,3	5,3	4,5	0,05	0,01
25	30	6,3	5,3	5	0,06	0,01
28	32	6,3	5,3	5,6	0,08	0,01
30	35	6,3	5,3	6	0,09	0,01
32	36	6,3	5,3	6,4	0,1	0,01
35	40	7	6,0	8,2	0,15	0,02
40	45	8	6,6	9,9	0,2	0,02
45	52	10	8,6	14,6	0,33	0,04
50	57	10	8,6	16,2	0,4	0,05
55	62	10	8,6	17,8	0,49	0,05
60	68	12	10,4	23,5	0,7	0,07
65	73	12	10,4	25,6	0,83	0,08
70	79	14	12,2	32	1,12	0,11
75	84	14	12,2	34,4	1,29	0,12
80	91	17	15,0	45	1,81	0,19
85	96	17	15,0	48	2,04	0,2
90	101	17	15,0	51	2,29	0,22
95	106	17	15,0	54	2,55	0,23
100	114	21	18,7	70	3,5	0,38
105	119	21	18,7	73,2	3,82	0,4
110	124	21	18,7	77	4,25	0,41
120	134	21	18,7	84	5,05	0,45
125	139	21	18,7	92	5,75	0,62
130	148	28	25,3	124	8,05	0,85
140	158	28	25,3	134	9,35	0,91
150	168	28	25,3	143	10,7	0,97
160	178	28	25,3	152	12,2	1,02
170	191	33	30,0	192	16,3	1,5
180	201	33	30,0	204	18,3	1,58
190	211	33	30,0	214	20,4	1,68
200	224	38	34,8	262	26,2	2,32
210	234	38	34,8	275	28,9	2,45
220	244	38	34,8	288	37,7	2,49
240	267	42	39,5	358	43	3,52
250	280	48	44,0	415	52	4,68
260	290	48	44,0	435	56,5	4,82
280	313	53	49,0	520	72,5	6,27
300	333	53	49,0	555	83	6,47
320	360	65	59,0	710	114	10,9
340	380	65	59,0	755	128,5	11,5
360	400	65	59,0	800	144	12,2
380	420	65	59,0	845	160,5	12,8
400	440	65	59,0	890	178	13,5
420	460	65	59,0	935	196	14,1
450	490	65	59,0	998	224,5	15,2
480	520	65	59,0	1070	256	16
500	540	65	59,0	1110	278	16,5
