150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection

соединение вала длины размера скважины 37mm 150mm Keyless для соединения вала

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	З3
Оплата и доставка Условия:
Количество мин заказа:	1 ПК
Цена:	USD 1.00 - 50.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	1000 ПК в месяц

Контакт

Подробная информация
Размер скважины:	20 - 150 mm	Наружный диаметр:	47 - 200 mm
Толщина:	31 - 65 mm	Вес:	0.29 - 6,7 kg
Toruqe:	0.3 - 28,5 kN.m	Применение:	Машинное оборудование индустрии, соединение вала
Выделить:	соединение вала размера скважины 150mm keyless , соединение вала длины 37mm keyless , замок вала размера скважины 150mm сплющенный

Характер продукции

Устанавливать пример

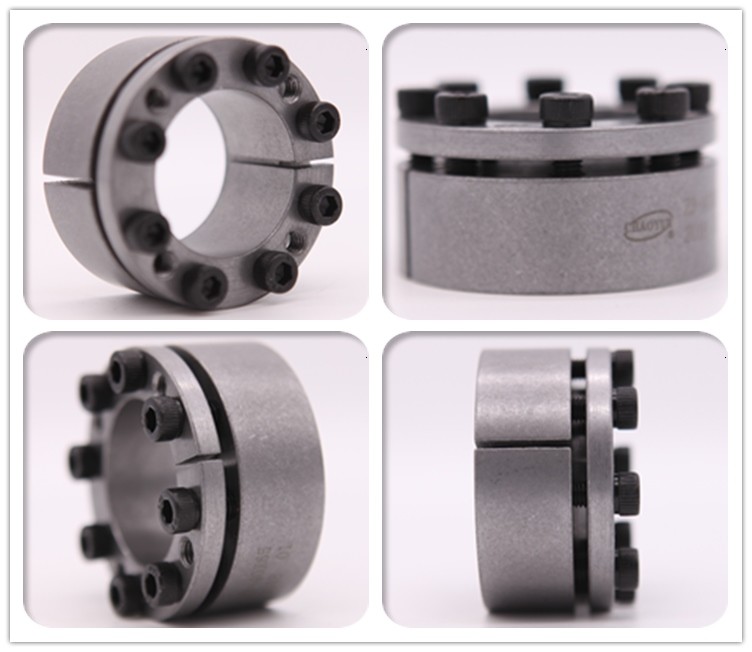

соединение вала длины размера скважины 37mm 150mm Keyless для соединения вала 0

Основной размер [mm]					Болт		Номинальная нагрузка		Давление на вале [N/mm²]	Давление на эпицентре деятельности [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	L	L₁	L₂	d₁	n	Осевая сила [kN]	Toruqe [kN.m]	Давление на вале [N/mm²]	Давление на эпицентре деятельности [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
20	47	37	31	22	M6	4	30	0,3	287	90	17	0,29
22	47	37	31	22	M6	4	30	0,33	260	90	17	0,27
25	50	37	31	22	M6	5	35	0,44	287	106	17	0,3
28	55	37	31	22	M6	5	35	0,49	256	96	17	0,36
30	55	37	31	22	M6	5	35	0,53	239	96	17	0,34
35	60	37	31	22	M6	6	45	0,81	246	106	17	0,38
40	65	37	31	22	M6	6	45	0,94	215	98	17	0,41
45	75	46	38	25	M8	6	80	1,86	283	134	41	0,7
50	80	46	38	25	M8	6	80	2,07	255	128	41	0,76
55	85	46	38	25	M8	7	90	2,54	270	138	41	0,82
60	90	46	38	25	M8	7	90	2,77	247	130	41	0,88
65	95	46	38	25	M8	8	105	3,58	261	141	41	0,94
70	110	60	50	33	M10	7	140	5,1	244	128	83	2,1
75	115	60	50	33	M10	7	140	5,46	228	119	83	2,2
80	120	60	50	33	M10	7	140	5,85	214	112	83	2,3
85	125	60	50	33	M10	8	175	7,45	230	129	83	2,4
90	130	60	50	33	M10	8	175	7,9	217	124	83	2,6
95	135	60	50	33	M10	10	205	9,9	257	149	83	2,7
100	145	68	58	41	M10	10	220	11	192	114	83	3,7
105	150	68	58	41	M10	10	220	11,55	210	114	83	3,9
110	155	68	58	41	M10	10	220	12,1	175	107	83	4
120	165	68	58	41	M10	12	260	15,7	192	120	83	4,3
125	170	68	58	41	M12	10	320	17,5	189	120	145	4,8
130	180	68	58	41	M12	10	320	20,7	188	120	145	5,9
140	190	68	58	41	M12	10	320	22,5	175	114	145	6,3
150	200	77	65	45	M12	12	380	28,5	196	130	145	6,7
