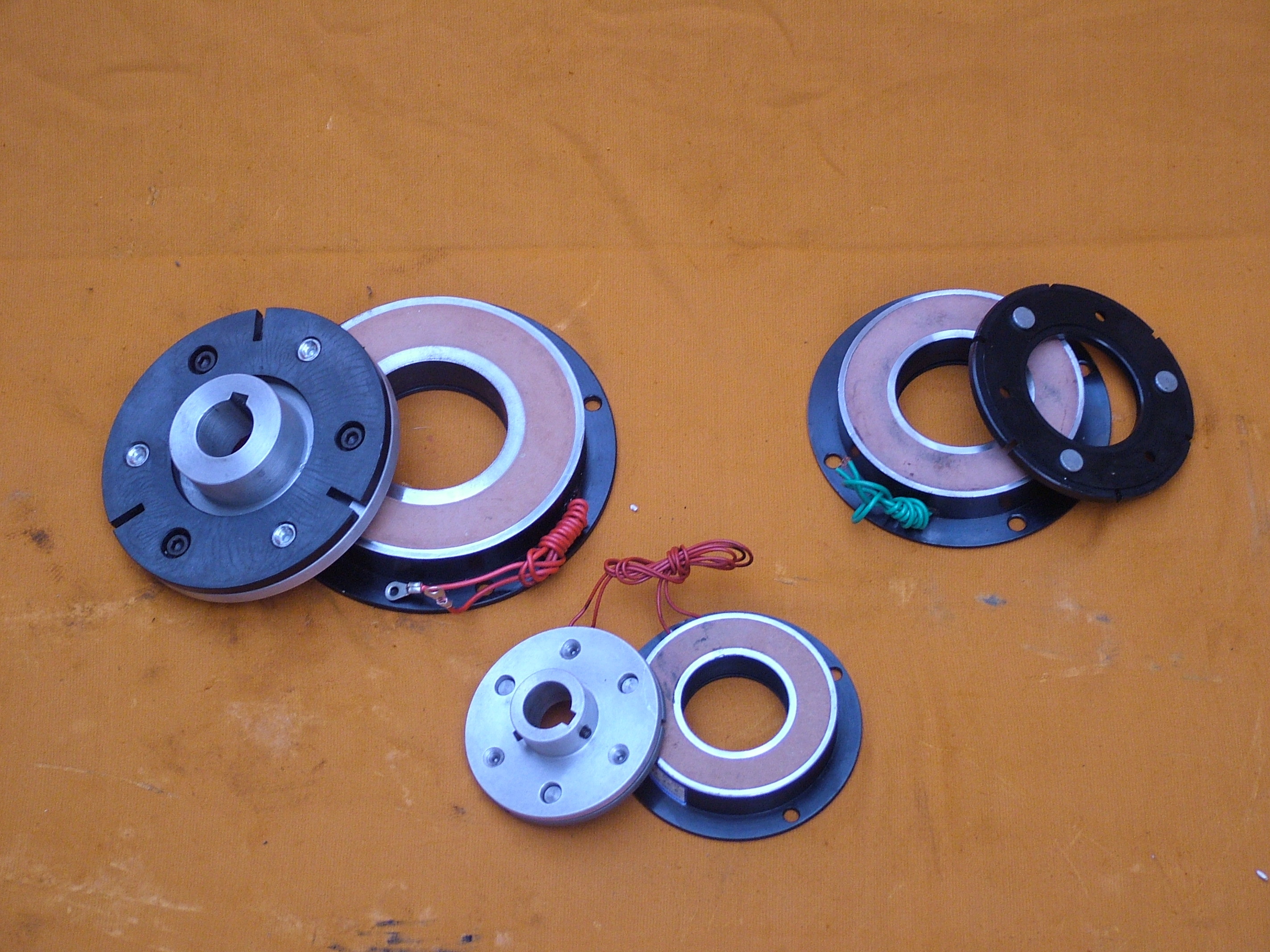

Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake
Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake

Одиночный тормоз электромагнитного зажима диаметра диска 85W 266.5mm наружный

Подробная информация о продукте:
Место происхождения: Шэньси, Китай
Фирменное наименование: CHAOYUE
Номер модели: DLD7
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 25.00 - 220.00 / pc
Упаковывая детали: Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки: 1 - 3 недели
Условия оплаты: T/T
Поставка способности: 500 ПК в месяц
Контакт

Подробная информация
Название продукта: DLD7 одиночный DC МУФТЫ диска ELECTORMAGNETIC - 24V Размер скважины: 12 - 60 mm
Наружный диаметр: 68 - 266,5 mm Толщина: 44.3 - 93,5 mm
Вес: 0.79 - 21,2 kg Сила: 15 - 85 w
Выделить:

тормоз электромагнитного зажима 85W

,

тормоз электромагнитного зажима диаметра 266.5mm наружный

,

тормоз сцепления наружного диаметра 266.5mm электрический

Характер продукции

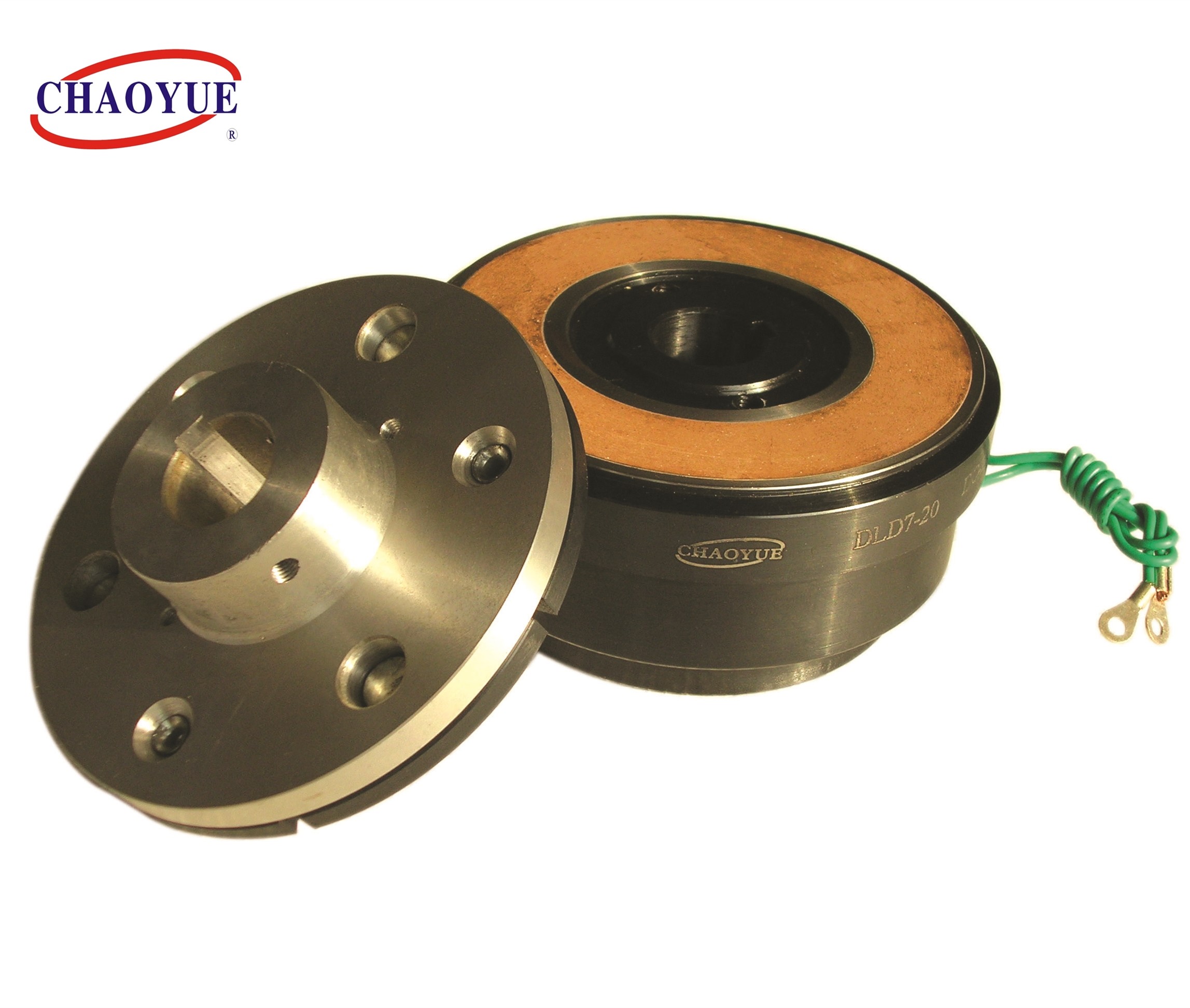

DLD7 одиночный DC МУФТЫ диска ELECTORMAGNETIC - 24V



1 соединено для того чтобы отрезать поступки: устанавливающ часть между управляя частью и стартером, привод не будет остановлен в начале соединения будет отрезан деятельностью реакции необходим.
2. перенос: случай имеет конверсионный курс когда работа на пути, случай муфты, не может быть закрыт на зубчатом колесе привода.
3. реверзибельный: Реверзибельная нагрузка когда переключая пункт, с пользой муфты наружной будет управляться для того чтобы отбросить вперед как длиной.
4. Высокочастотная деятельность: прерывистая деятельность в быстром цикле, повторенная польза мотора ДАЛЬШЕ, С ограниченной частоты обеспечила, и поэтому польза муфты, так как быстрая реакция, высокоточный тормозить.
5. медленно двигающ: механическое возбуждение стартовое положение и включает, только муфта может быть мгновенным возбуждением.



Устанавливать пример

Одиночный тормоз электромагнитного зажима диаметра диска 85W 266.5mm наружный 0



Модель DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Вращающий момент трением [N.m] Динамический 5 10 20 40 80 160 320
Статический 5,5 11 22 45 90 175 350
Напряжение тока возбуждения [v] DC - 24V
Сила (20°C) [w] 15 20 28 35 50 68 85
Максимальная вращая скорость [rpm] 8000 6000 5000 4000 3000 3000 2000
Вес [kg] 0,79 1,2 2,24 3,86 7 13,3 21,2

Радиальный размер

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Осевой размер

[mm]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Размер скважины

[mm]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
