Главная страница ПродукцияТормоз электромагнитного зажимаЗемледелие использует тормоз сцепления 5000rpm 35W электрический с защитным чехлом

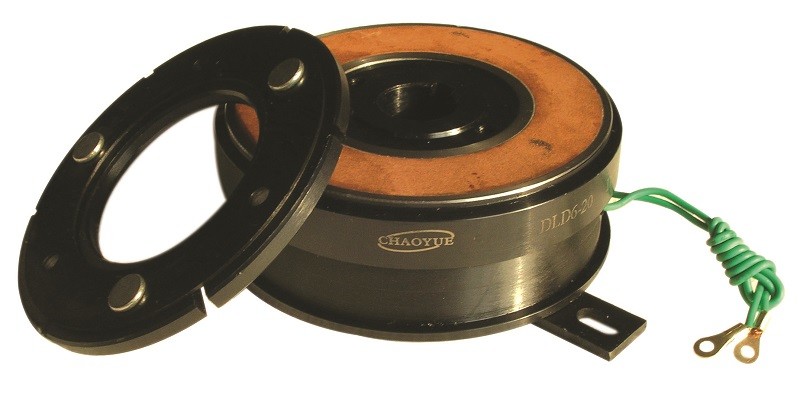

Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover
Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover

Земледелие использует тормоз сцепления 5000rpm 35W электрический с защитным чехлом

Подробная информация о продукте:
Место происхождения: Шэньси, Китай
Фирменное наименование: CHAOYUE
Номер модели: DLD7
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 25.00 - 220.00 / pc
Упаковывая детали: Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки: 1 - 3 недели
Условия оплаты: T/T
Поставка способности: 500 ПК в месяц
Контакт

Подробная информация
Название продукта: ELECTORMAGNETIC DLD7 0,79 до 21,2 МУФТА Kg для сельскохозяйственной техники Размер скважины: 12 - 60 mm
Наружный диаметр: 68 - 266,5 mm Толщина: 44.3 - 93,5 mm
Напряжение тока: DC - 24V Сила: 15 - 85 w
Выделить:

электрический тормоз сцепления 35W

,

электрический тормоз сцепления 5000rpm

,

небольшой электромагнитный зажим 5000rpm

Характер продукции

ELECTORMAGNETIC DLD7 0,79 до 21,2 МУФТА Kg для сельскохозяйственной техники



Редактор рассмотрения установки
1, в полном отсутствии влаги, под государством электромагнитного зажима компонентов обезвоженного масла, если части трением из этого как вода и запятнанное масло
Масса, вращающий момент трением значительно будет уменьшена, чувствительность ухудшенная муфта, во избежание польза этих обстоятельств, пожалуйста добавляет крышку обеспечила.
2, когда пыль много места, который нужно использовать, использовать защитный чехол.
3, размер главной оси для муфты, размер пользы JIS0401 H6 или JS6. Ключ для вала в JIS B1301-1959 используя определенное одно.
4, учитывающ тепловое расширение и другие факторы, тяга вала установки пожалуйста выбирают 0.2MM более менее.
5, пожалуйста зазор всасывания во время установки на механическую регулировку внутри плюс или минус 20% из значения.
6, пожалуйста держат облегченный кронштейн, не используют подшипники муфты под сильным давлением.
7, по отношению к собранию винта, используют металлический лист весны или подобие и после этого быть обработанным для предотвращения слабины.
8, используя рамку руководства машины пока поддержание стороны, но также пользы терминальной плиты или подобия действительно соединено.

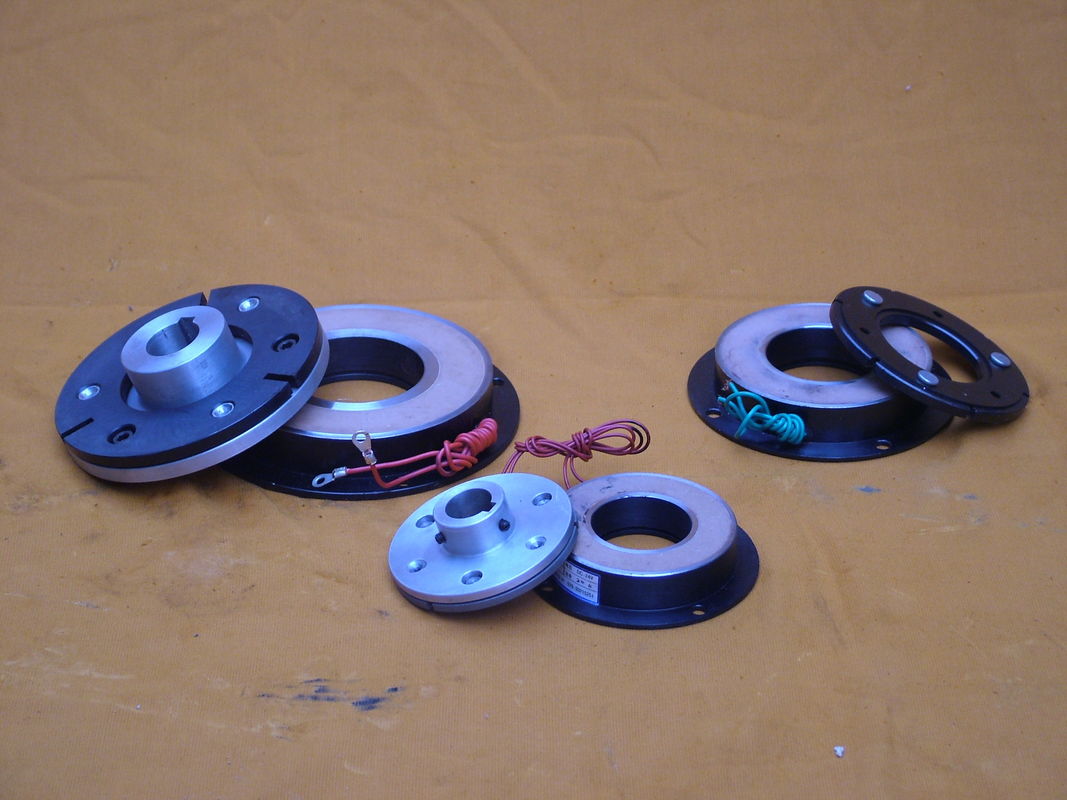

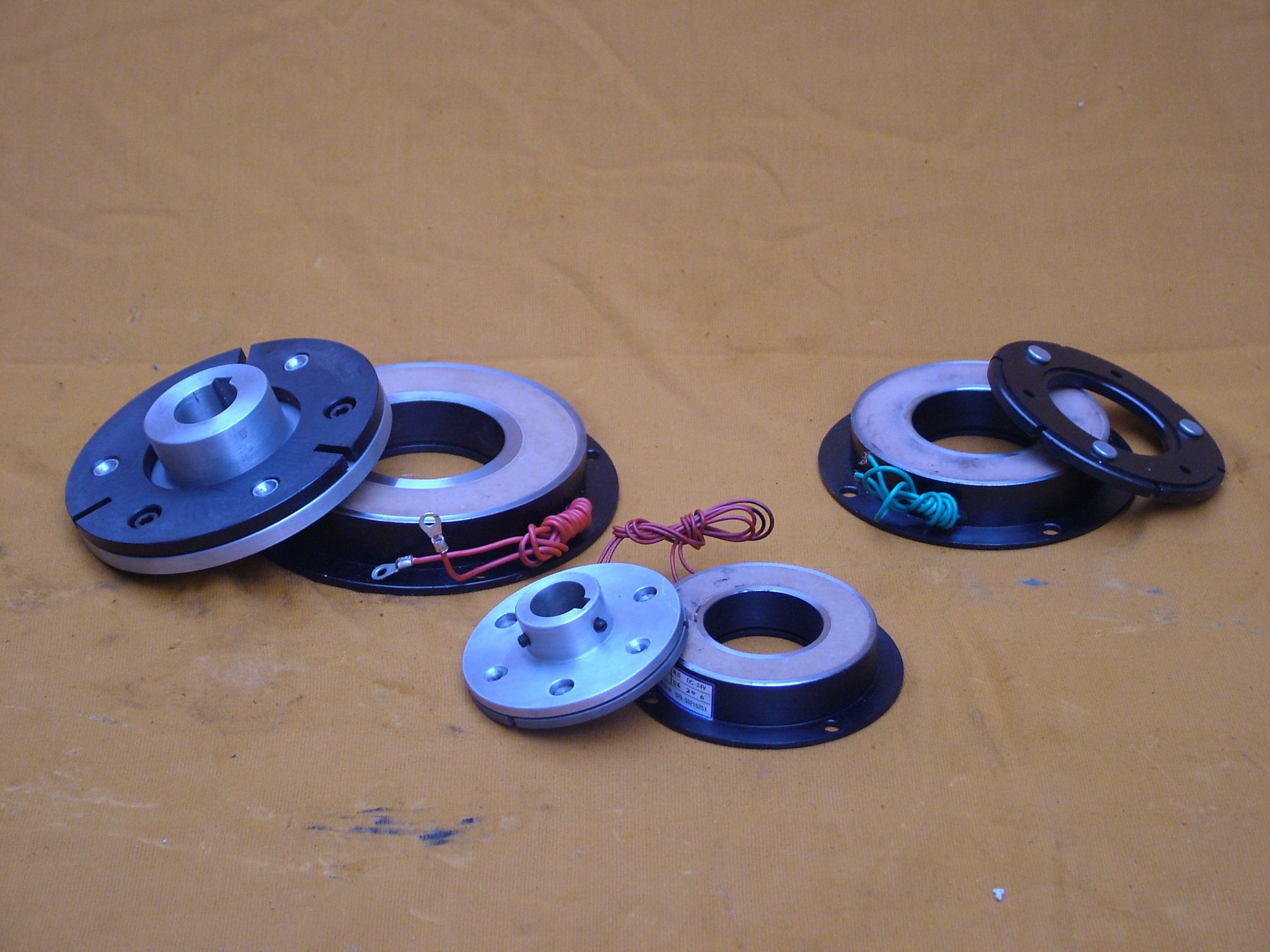

Устанавливать пример

Земледелие использует тормоз сцепления 5000rpm 35W электрический с защитным чехлом 0



Модель DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Вращающий момент трением [N.m] Динамический 5 10 20 40 80 160 320
Статический 5,5 11 22 45 90 175 350
Напряжение тока возбуждения [v] DC - 24V
Сила (20°C) [w] 15 20 28 35 50 68 85
Максимальная вращая скорость [rpm] 8000 6000 5000 4000 3000 3000 2000
Вес [kg] 0,79 1,2 2,24 3,86 7 13,3 21,2

Радиальный размер

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Осевой размер

[mm]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Размер скважины

[mm]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
