515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint

тип соединение патронной втулочной муфты 515mm OD 410kN.m Keyless расширения

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	Z9A
Оплата и доставка Условия:
Количество мин заказа:	1 ПК
Цена:	USD 35.00 - 950.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	500 ПК в месяц

Контакт

Подробная информация
Внутренний диаметр:	100 - 420 mm	Наружный диаметр:	145 - 515 mm
Толщина:	66 - 149 mm	Вращающий момент:	9.6 - 410 kN.m
болт:	M10 - M22	Вес:	4.3 - 75,4 kg
Выделить:	соединение 410kN.m keyless , соединение 515mm OD keyless , тип соединение рукава 410kN.m расширения

Характер продукции

Шкафчик силы вала струбцины машинного оборудования 45# ткани Z9A

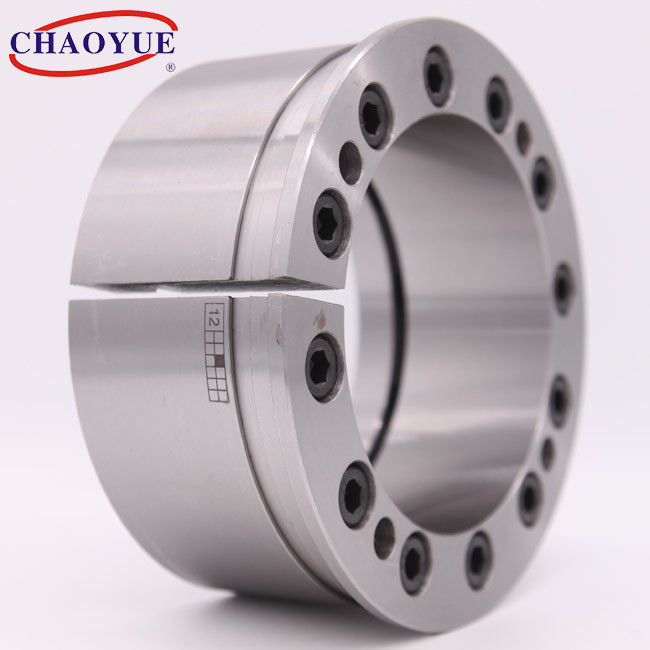

тип соединение патронной втулочной муфты 515mm OD 410kN.m Keyless расширения 0

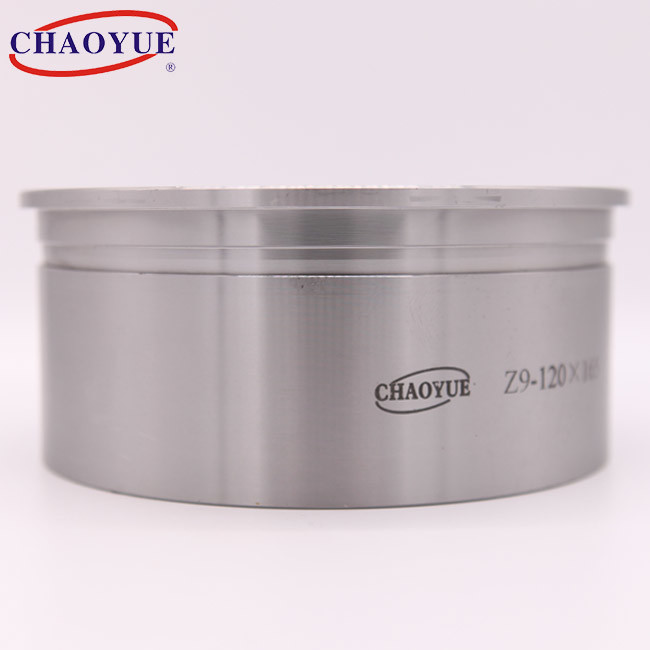

тип соединение патронной втулочной муфты 515mm OD 410kN.m Keyless расширения 1

Основной размер [mm]						Болт		Номинальная нагрузка		Давление на вале N/mm2	Давление на эпицентре деятельности N/mm2	Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	L	L₁	e	B	d₁	n	Осевая сила [kN]	Toruqe [kN.m]	Давление на вале N/mm2	Давление на эпицентре деятельности N/mm2	Вращающий момент затягивает болт [N.m]	Вес [kg]
100	145	66	45	5	65	M10	10	192	9,6	102	70	83	4,3
110	155	66	45	5	65	M10	12	197	10,5	93	66	83	4,7
120	165	66	45	5	65	M10	12	216	13	96	70	83	5
130	180	75	54	6	72	M12	12	287	17,8	100	78	145	6,9
140	190	75	54	6	72	M12	12	287	20,2	94	69	145	7,2
150	200	75	54	6	72	M12	12	287	21,6	88	66	145	7,8
160	210	75	54	6	72	M12	15	360	28,8	101	77	145	8,2
170	225	75	54	6	72	M12	16	383	32,6	101	76	145	9,6
180	235	75	54	6	72	M12	18	431	38,8	108	82	145	10,1
190	250	84	59	6	81	M14	15	493	46,8	106	80	230	14,3
200	260	84	59	6	81	M14	16	526	52,8	100	77	230	13,8
220	285	84	59	6	81	M16	14	640	70	119	92	355	16,3
240	305	102	76	7	98	M16	16	731	88	96	75	355	21,3
260	325	102	76	7	98	M16	18	822	107	103	82	355	22,8
280	355	110	84	8	106	M16	20	910	128	96	75	355	30,3
300	375	110	84	8	106	M16	22	1000	151	99	79	355	33
320	405	132	99	8	125	M20	18	1280	206	101	80	690	47,8
340	425	132	99	8	125	M20	20	1420	242	106	85	690	49,7
360	455	149	110	8	140	M22	20	1770	319	113	89	930	66,2
380	475	149	110	8	140	M22	20	1770	337	109	87	930	69,7
400	485	149	110	8	140	M22	20	1770	355	101	83	930	71,7
420	515	149	110	8	140	M22	22	1980	410	107	87	930	75,4
