Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 вал болта M5 толщины 15mm зажимая струбцину воротника вала элементов

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	Z10
Оплата и доставка Условия:
Количество мин заказа:	10 PCS
Цена:	USD 5.00 - 30.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	1000 ПК в месяц

Контакт

Подробная информация
Внутренний диаметр:	12 - 90 мм	Наружный диаметр:	32 - 155 mm
Толщина:	11 - 38 mm	Вращающий момент:	0.038 - 7,2 kN.m
болт:	M5 - M8	Вес:	0.06 - 3,3 kg
Выделить:	Вал толщины 15mm зажимая элементы , вал болта m5 зажимая элементы , Струбцина воротника вала толщины 15mm

Характер продукции

Размер скважины Z10 собрание стандартного Keyless вала 12mm до 90mm запирая

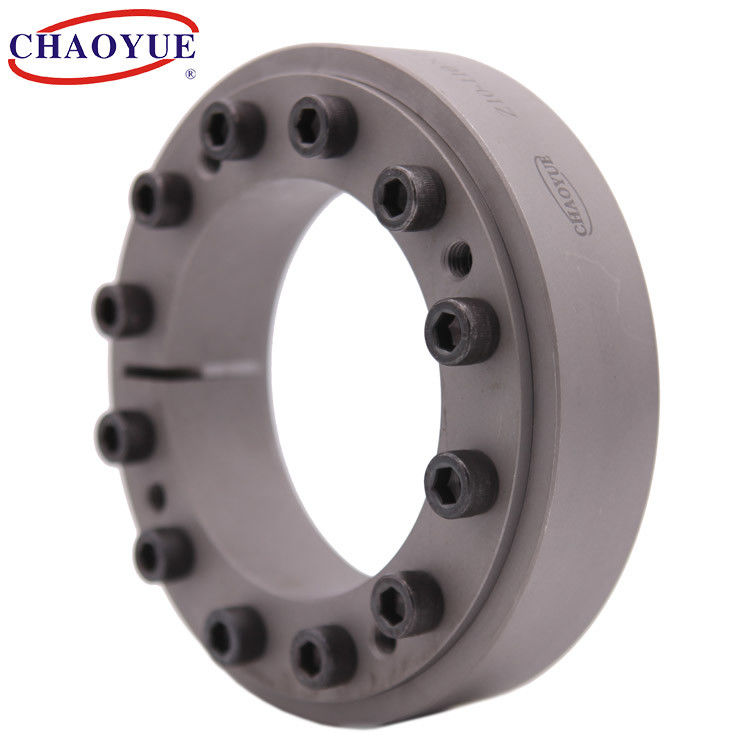

Z10 вал болта M5 толщины 15mm зажимая струбцину воротника вала элементов 0

Устанавливать пример

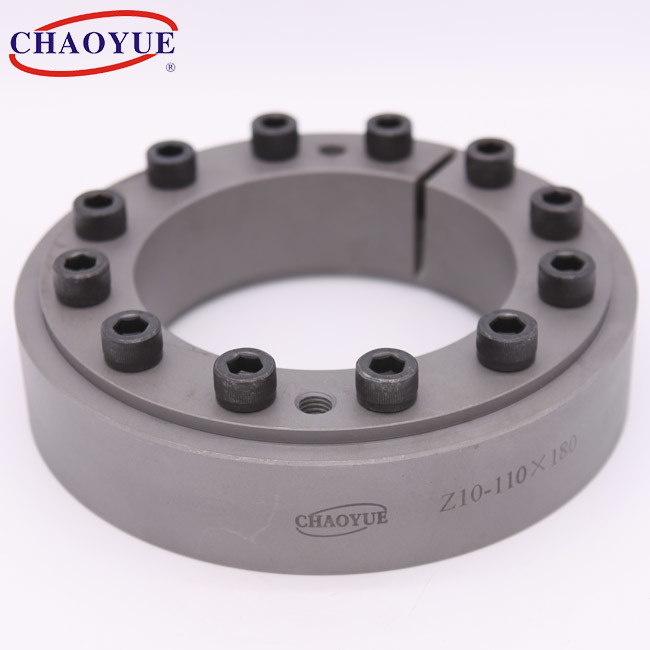

Z10 вал болта M5 толщины 15mm зажимая струбцину воротника вала элементов 1

Основной размер [mm]						Болт	Номинальная нагрузка		Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	dw	L	H	e	d₁	Осевая сила [kN]	Toruqe [kN.m]	Вращающий момент затягивает болт [N.m]	Вес [kg]
12	32	10	9	11	1	M5	8	0,038	5	0,06
14	37	12	9	11	1	M5	9	0,052	5	0,08
16	41	14	12	15	1,5	M5	13	0,09	5	0,12
18	44	15	12	15	1,5	M5	10	0,08	5	0,12
18	44	16	12	15	1,5	M5	14	0,112	5	0,12
20	47	17	12	15	1,5	M5	16	0,14	5	0,15
20	47	18	12	15	1,5	M5	20	0,184	5	0,15
24	50	19	14	18	2	M5	17	0,16	5	0,2
24	50	20	14	18	2	M5	20	0,2	5	0,2
24	50	22	14	18	2	M5	25	0,28	5	0,3
30	60	24	16	20	2	M5	23	0,28	5	0,3
30	60	25	16	20	2	M5	25	0,32	5	0,3
30	60	26	16	20	2	M5	27	0,36	5	0,3
36	72	28	18	22	2	M6	37	0,55	12	0,4
36	72	30	18	22	2	M6	43	0,68	12	0,4
36	72	31	18	22	2	M6	46	0,74	12	0,4
44	80	34	20	24	2	M6	41	0,7	12	0,6
44	80	35	20	24	2	M6	44	0,77	12	0,6
44	80	36	20	24	2	M6	47	0,85	12	0,6
50	90	38	22	26	2,5	M6	55	1,1	12	0,8
50	90	40	22	26	2,5	M6	64	1,32	12	0,8
50	90	42	22	26	2,5	M6	72	1,54	12	0,8
55	100	42	23	29	3	M6	54	1,13	12	1,1
55	100	45	23	29	3	M6	66	1,5	12	1,1
55	100	48	23	29	3	M6	77	1,85	12	1,1
62	110	48	23	29	3	M6	69	1,6	12	1,3
62	110	50	23	29	3	M6	77	1,92	12	1,3
62	110	52	23	29	3	M6	84	2,17	12	1,3
68	115	50	23	29	3	M6	73	1,8	12	1,4
68	115	55	23	29	3	M6	90	2,44	12	1,4
68	115	60	23	29	3	M6	103	3,1	12	1,4
75	138	55	25	31	4	M8	97	2,7	29	1,7
75	138	60	25	31	4	M8	117	3,52	29	1,7
75	138	65	25	31	4	M8	133	4,3	29	1,7
80	145	60	25	31	4	M8	108	3,25	29	1,9
80	145	65	25	31	4	M8	121	3,97	29	1,9
80	145	70	25	31	4	M8	133	4,7	29	1,9
90	155	65	30	38	4	M8	145	4,7	29	3,3
90	155	70	30	38	4	M8	170	5,98	29	3,3
90	155	75	30	38	4	M8	190	7,2	29	3,3
