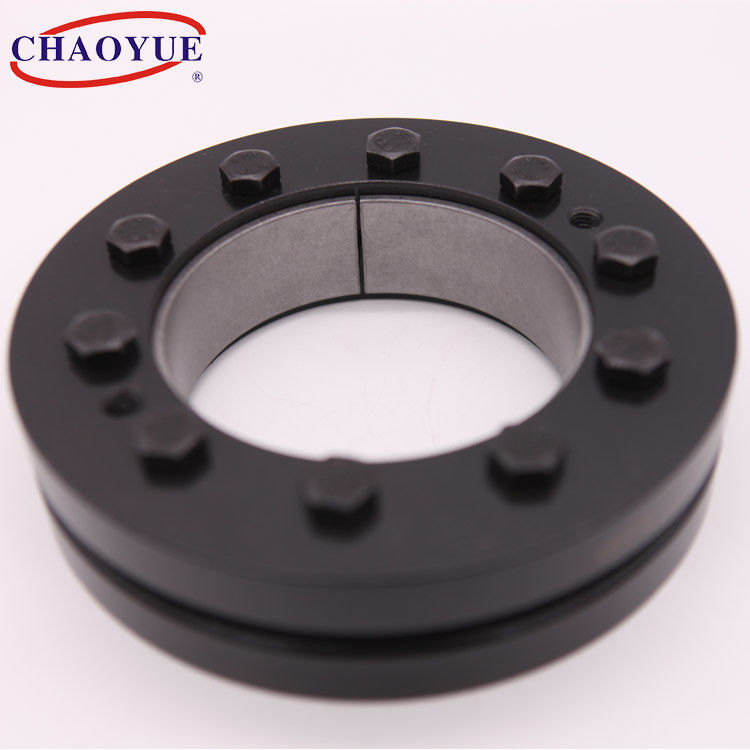

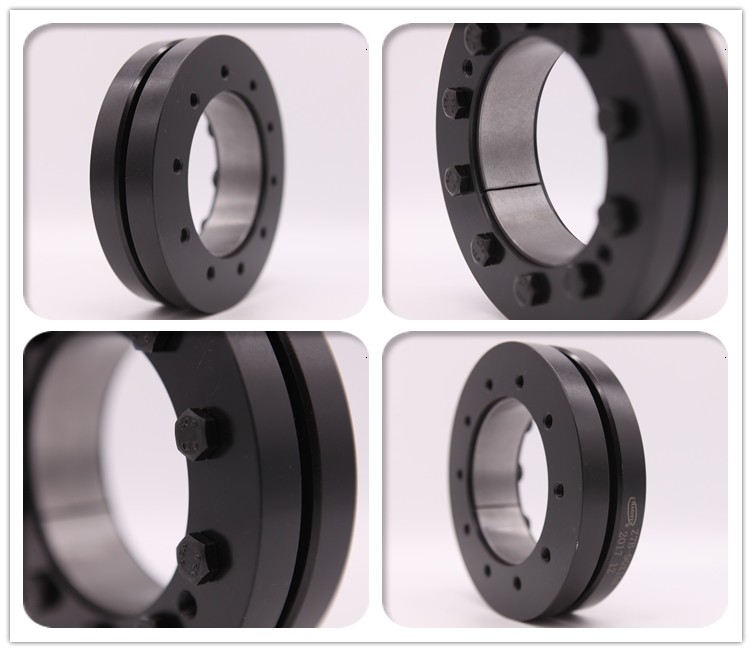

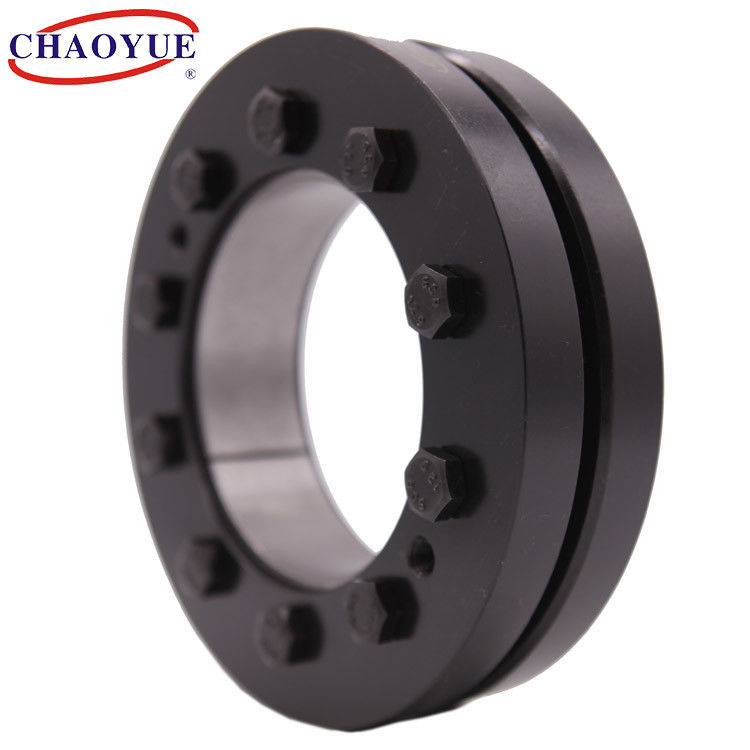

4.75kN.M 90mm Bore Shaft Clamping Elements Keyless Taper Lock Bushings

вал скважины 4.75kN.M 90mm зажимая втулки замка конусности элементов Keyless

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	Z7B
Оплата и доставка Условия:
Количество мин заказа:	1
Цена:	USD 10.00 - 60.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	500 ПК в месяц

Контакт

Подробная информация
Размер скважины:	24 - 125 mm	Наружный диаметр:	50 - 215 mm
Толщина:	18 - 53 mm	Вес:	0.2 - 8,3 kg
Вращающий момент:	0.17 - 15 kN.m	болт:	M5 - M10
Выделить:	вал 4.75kN.m зажимая элементы , 90mm бурят вал зажимая элементы , втулки замка конусности скважины 90mm keyless

Характер продукции

Запирающее устройство вала Z7B бурит замок силы 24mm до 80mm

Устанавливать пример

вал скважины 4.75kN.M 90mm зажимая втулки замка конусности элементов Keyless 0

Основной размер [mm]						Болт		Номинальная нагрузка		Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	dw	L	H	e	d₁	n	Осевая сила [kN]	Toruqe [kN.m]	Вращающий момент затягивает болт [N.m]	Вес [kg]
24	50	19	14	18	2	M5	6	17	0,17	5	0,2
24	50	20	14	18	2	M5	6	21	0,21	5	0,2
24	50	21	14	18	2	M5	6	23	0,25	5	0,2
30	60	24	16	20	2	M5	7	25	0,3	5	0,3
30	60	25	16	20	2	M5	7	27	0,34	5	0,3
30	60	26	16	20	2	M5	7	29	0,38	5	0,3
36	72	28	18	22	2	M6	5	31	0,44	12	0,4
36	72	30	18	22	2	M6	5	38	0,57	12	0,4
36	72	31	18	22	2	M6	5	40	0,63	12	0,4
44	80	34	20	24	2	M6	7	41	0,71	12	0,6
44	80	35	20	24	2	M6	7	44	0,78	12	0,6
44	80	36	20	24	2	M6	7	47	0,86	12	0,6
50	90	38	22	26	2	M6	8	49	0,94	12	0,8
50	90	40	22	26	2	M6	8	58	1,16	12	0,8
50	90	42	22	26	2	M6	8	65	1,38	12	0,8
55	100	40	23	29	3	M6	8	55	1,16	12	1,1
55	100	45	23	29	3	M6	8	67	1,52	12	1,1
55	100	48	23	29	3	M6	8	78	1,88	12	1,1
62	110	48	23	29	3	M6	10	73	1,75	12	1,3
62	110	50	23	29	3	M6	10	80	2	12	1,3
62	110	52	23	29	3	M6	10	86	2,25	12	1,3
68	115	50	23	29	3	M6	10	74	1,85	12	1,4
68	115	55	23	29	3	M6	10	91	2,5	12	1,4
68	115	60	23	29	3	M6	10	105	3,15	12	1,4
75	138	55	25	31	3	M8	7	87	2,4	29	1,2
75	138	60	25	31	3	M8	7	106	3,2	29	1,2
75	138	65	25	31	3	M8	7	121	3,95	29	1,2
80	145	60	25	31	3	M8	7	106	3,2	29	1,9
80	145	65	25	31	3	M8	7	120	3,9	29	1,9
80	145	70	25	31	3	M8	7	131	4,6	29	1,9
90	155	65	30	38	4	M8	10	146	4,75	29	3,3
90	155	70	30	38	4	M8	10	171	6	29	3,3
90	155	75	30	38	4	M8	10	193	7,25	29	3,3
100	170	70	34	43	4,5	M8	12	171	6	29	4,7
100	170	75	34	43	4,5	M8	12	200	7,5	29	4,7
100	170	80	34	43	4,5	M8	12	225	9	29	4,7
110	185	75	39	49	5	M10	9	192	7,29	58	5,9
110	185	80	39	49	5	M10	9	225	9	58	5,9
110	185	85	39	49	5	M10	9	254	10,8	58	5,9
125	215	85	42	53	5,5	M10	12	258	11	58	8,3
125	215	90	42	53	5,5	M10	12	288	13	58	8,3
125	215	95	42	53	5,5	M10	12	315	15	58	8,3
