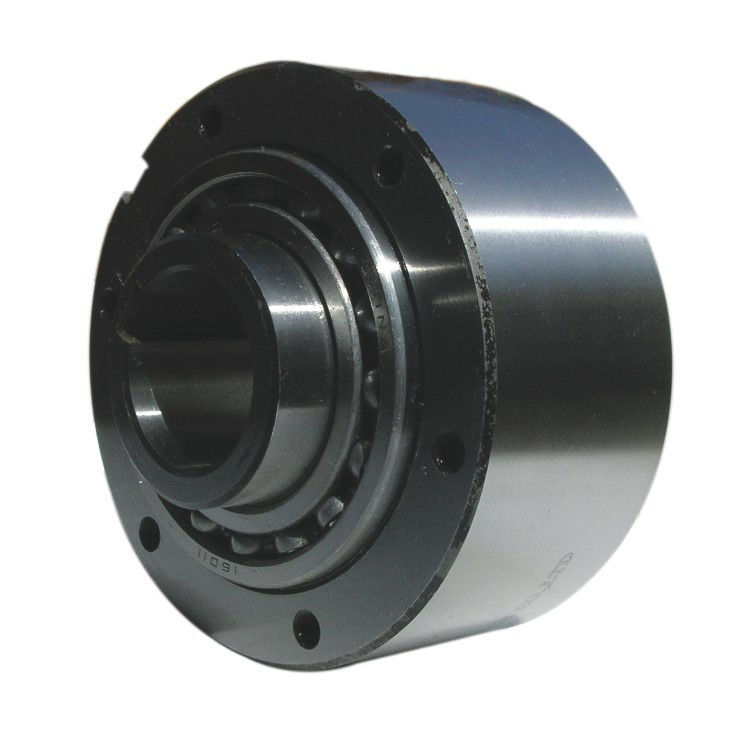

муфта подшашки пути толщины одного 212mm

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	CKZF-B
Оплата и доставка Условия:
Количество мин заказа:	1 ПК
Цена:	USD 165.00 - 1300.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	Т/Т,
Поставка способности:	500 ПК в месяц

Контакт

Подробная информация
Название продукта:	Носить CKZF-B поддержанный не контактирует переливаться через край муфта нося 100 до 310 mm	Внутренний диаметр:	30 - 130 mm
Наружный диаметр:	100 - 310 mm	Толщина:	68 - 212 mm
Вращающий момент:	250 - 15100 N.m	Вес:	2.3 - 70,0 kg
Выделить:	муфта подшашки пути толщины одного 212mm , Муфта подшашки пути 15100 N.m одного , вращающий момент толщины 212mm высокий один носить пути

Характер продукции

Носить CKZF-B поддержанный не контактирует переливаться через край муфта нося 100 до 310 mm

Хомут корня муфты ролика внутренний (колесо звезды) и положение внутреннего колеса разделены в различный чужеземца колесо звезды 2, так называемый сопраженный самолет середин хомута и цилиндрическую скважину цилиндра, пока колесо звезды имея вогнутые получая ролики прорезает части. Для того чтобы облегчить обрабатывать и обеспечить точность, колесо звезды широко использовано. Отожмите форму стороны колеса звезды различную, смогите быть разделено в плоскостный тип, логарифмический спиральный тип и поверхностный тип, эксцентричную цилиндрическую поверхность 3. При котором плоскостная обработка проста, широко использованный, только она не меняет с ноской ролика щупла клина и изменить изменение положения контакта меняет, но обработка трудна; степень легкости обработки и эксцентричной цилиндрической поверхности, представления, жизни живет в верхней части между 2 [1].

Устанавливать пример

муфта подшашки пути толщины одного 212mm 0

муфта подшашки пути толщины одного 212mm 1

Тип	Номинальный вращающий момент [N.m]	Минимальная внеконтактная вращая скорость	Максимальная внеконтактная вращая скорость	Размер в контуре [mm]											Вес [kg]
Тип	Номинальный вращающий момент [N.m]	nmin	nmax	d [H7]	D [h7]	F	D₁	B	C	L	n - M	H	bw x tw	млрд x tn	Вес [kg]
CKZF-B30100	250	780	6000	30	100	87	75	51	68	60,5	6 - M6	10	8 x 4,0	8 x 3,3	2,3
CKZF-B35110	416	740	6000	35	110	96	80	55	74	63	6 - M6	12	10 x 5,0	10 x 3,3	3,2
CKZF-B40125	590	720	5000	40	125	108	90	63	86	73	6 - M8	14	12 x 5,0	12 x 3,3	4,3
CKZF-B45130	650	665	4000	45	130	112	95	63	86	73	8 - M8	14	14 x 5,5	14 x 3,8	5,0
CKZF-B50150	1310	610	4000	50	150	132	110	73	94	86	8 - M8	14	14 x 5,5	14 x 3,8	7,5
CKZF-B55160	1480	600	3200	55	160	138	115	73	104	86	8 - M10	16	16 x 6,0	16 x 4,3	9,0
CKZF-B60170	1900	490	3200	60	170	150	125	91	114	105	10 - M10	16	18 x 7,0	18 x 4,4	12,7
CKZF-B70190	2700	480	2400	70	190	165	140	108	134	124	10 - M10	16	20 x 7,5	20 x 4,9	14,5
CKZF-B80210	4502	450	2400	80	210	185	160	106	144	124	10 - M10	16	22 x 9,0	22 x 5,4	19,0
CKZF-B90230	7000	420	2000	90	230	206	180	114	158	143	10 - M12	20	22 x 9,0	25 x 5,4	29,5
CKZF-B100270	11400	420	2000	100	270	240	210	121	182	153	10 - M16	24	28 x 10	28 x 6,4	42,5
CKZF-B130310	15100	415	2000	130	310	278	240	169	212	194	12 - M16	24	32 x 11	32 x 7,4	70,0
