Собрание болта M14 Keyless запирая

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	Z23
Оплата и доставка Условия:
Количество мин заказа:	ПК 5
Цена:	USD 10.00 - 113.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	500 ПК в месяц

Контакт

Подробная информация
Внутренний диаметр:	19 - 180 mm	Наружный диаметр:	47 - 235 mm
Толщина:	39 - 84 mm	Вращающий момент:	0.54 - 50,4 kN.m
болт:	M6 - M14	Вес:	0.35 - 13,68 kg
Выделить:	собрание 235mm OD Keyless запирая , Собрание болта M14 Keyless запирая , Рукав соединения расширения болта M14

Характер продукции

Собрание прибора замка силы Z23 запирая для машинного оборудования еды

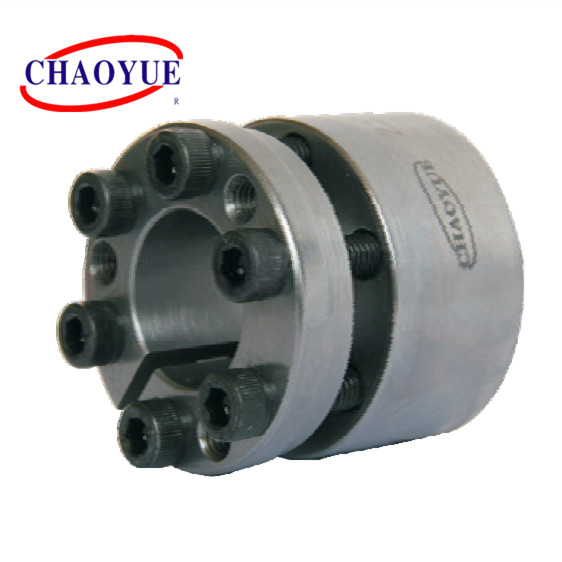

Собрание болта M14 Keyless запирая 0

Устанавливать пример

Собрание болта M14 Keyless запирая 1

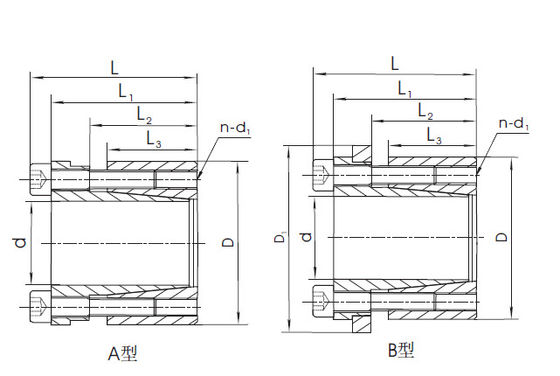

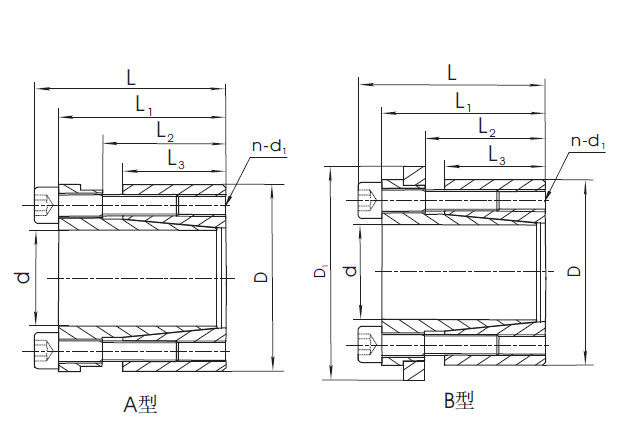

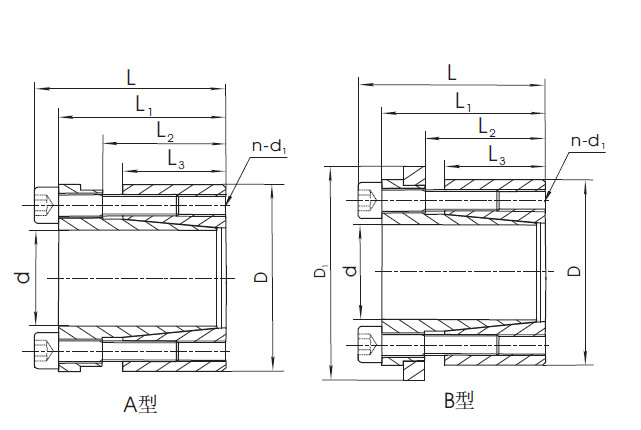

Основной размер [mm]							Болт		Номинальная нагрузка		Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	L	L₁	L₂	L₃	D₁	d₁	n	Осевая сила [kN]	Вращающий момент [kN·m]	Вращающий момент затягивает болт [N.m]	Вес [kg]
19	47	45	39	30	26	53	M6	6	54	0,54	17	0,35
20	47	45	39	30	26	53	M6	6	54	0,6	17	0,36
22	47	45	39	30	26	53	M6	6	54	0,6	17	0,44
24	50	45	39	30	26	56	M6	6	54	0,65	17	0,47
25	50	45	39	30	26	56	M6	6	54	0,68	17	0,48
28	55	45	39	30	26	61	M6	6	54	0,78	17	0,55
30	55	45	39	30	26	61	M6	6	54	0,82	17	0,76
32	60	45	39	30	26	66	M6	9	82	1,31	17	0,79
35	60	45	39	30	26	66	M6	9	82	1,44	17	0,81
38	65	45	39	30	26	71	M6	9	82	1,52	17	0,87
40	65	45	39	30	26	71	M6	9	82	1,64	17	0,94
42	75	55	47	35	30	81	M8	6	101	2,13	41	1,02
45	75	55	47	35	30	81	M8	6	101	2,28	41	1,06
48	80	55	47	35	30	86	M8	6	101	2,43	41	1,7
50	80	55	47	35	30	86	M8	6	101	2,53	41	1,76
55	85	55	47	35	30	91	M8	9	152	4,18	41	1,89
60	90	55	47	35	30	96	M8	9	152	4,56	41	1,98
65	95	55	47	35	30	101	M8	9	152	4,96	41	2,15
70	110	77	67	46	40	116	M10	7	186	6,5	83	2,24
75	115	77	67	46	40	121	M10	7	186	7	83	3,07
80	120	77	67	46	40	126	M10	7	186	7,4	83	3,35
85	125	77	67	46	40	131	M10	8	213	9	83	3,59
90	130	77	67	46	40	136	M10	8	213	9,6	83	5,04
95	135	77	67	46	40	141	M10	10	267	12,6	83	5,38
100	145	89	77	52	46	151	M12	7	270	13,3	145	5,81
110	155	89	77	52	46	161	M12	7	270	14,7	145	6,06
120	165	89	77	52	46	171	M12	8	309	18,4	145	7,61
130	180	89	77	52	46	186	M12	10	342	20,5	145	8,32
140	190	98	84	59	51	196	M14	8	373	26,1	230	9,56
150	200	98	84	59	51	206	M14	10	467	35,1	230	10,15
160	210	98	84	59	51	216	M14	10	467	37,4	230	11,23
170	225	98	84	59	51	231	M14	12	560	47,6	230	12,45
180	235	98	84	59	51	241	M14	12	560	50,4	230	13,68
