вал 30kN зажимая элементы

Подробная информация о продукте:
Место происхождения:	Шэньси, Китай
Фирменное наименование:	CHAOYUE
Номер модели:	Z19B
Оплата и доставка Условия:
Количество мин заказа:	10 PCS
Цена:	USD 7.00 - 25.00 / pc
Упаковывая детали:	Коробка коробки или деревянный случай зависят от размера продуктов
Время доставки:	1 - 3 недели
Условия оплаты:	T/T
Поставка способности:	1000 ПК в месяц

Контакт

Подробная информация
Внутренний диаметр:	14 - 60 mm	Наружный диаметр:	25 - 70 mm
Толщина:	30 - 52 mm	Вращающий момент:	64 - 1360 N.m
болт:	M20 - M65	Вес:	0.08 - 0,42 kg
Выделить:	вал 680N.m зажимая элементы , вал 30kN зажимая элементы , keyless втулки замка конусности 30kN

Характер продукции

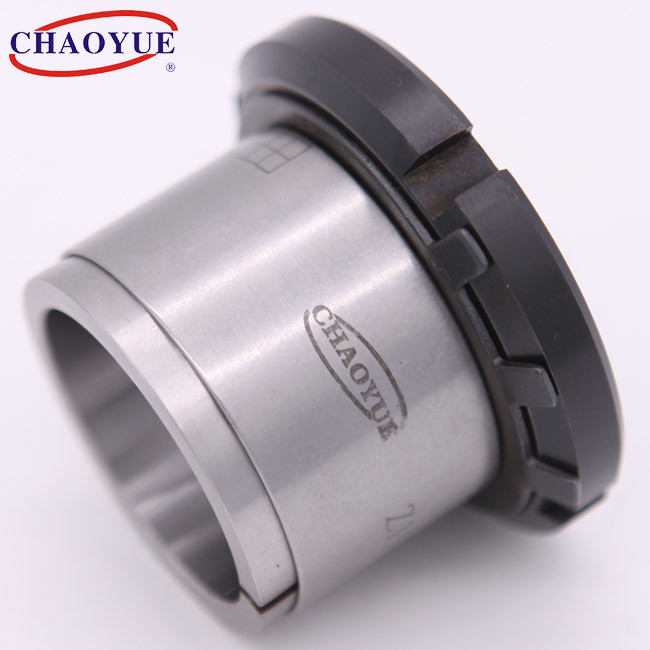

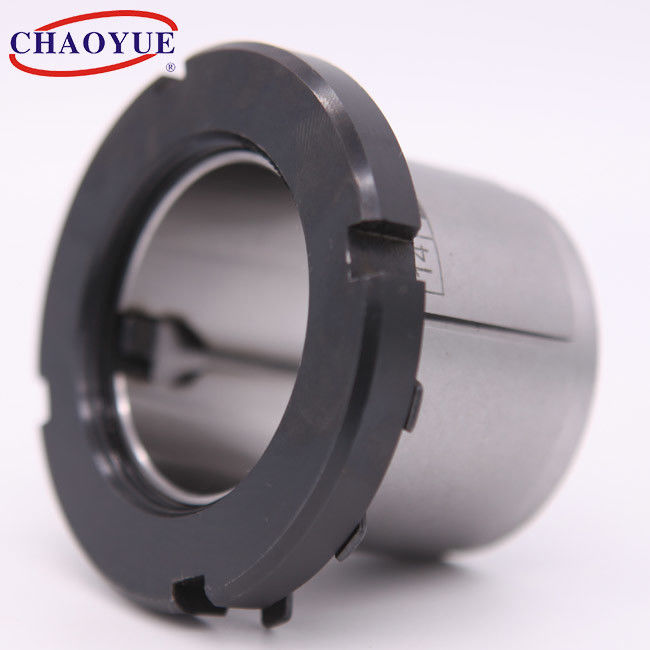

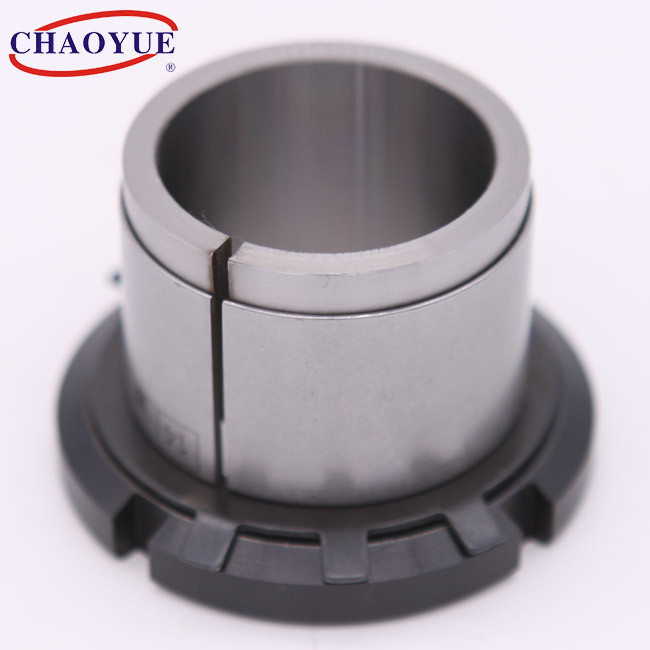

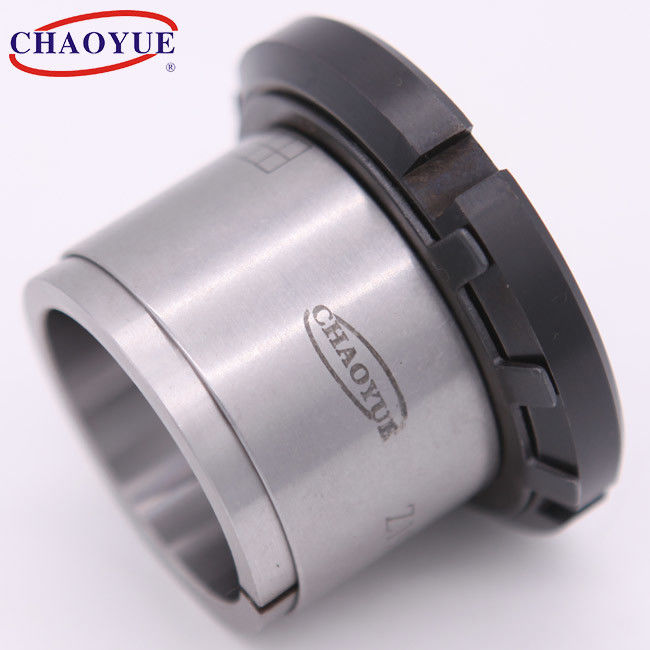

Запирающее устройство передачи замка силы света Z19B механическое

вал 30kN зажимая элементы 0

Устанавливать пример

вал 30kN зажимая элементы 1

Основной размер [mm]					Болт	Номинальная нагрузка		Давление на вале [N/mm²]	Давление на эпицентре деятельности [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
d	D	E	H	B	d₁	Осевая сила [kN]	Вращающий момент [N·m]	Давление на вале [N/mm²]	Давление на эпицентре деятельности [N/mm²]	Вращающий момент затягивает болт [N.m]	Вес [kg]
14	25	32	30	20	M20 x 1	9,1	64	85	45	95	0,08
15	25	32	30	20	M20 x 1	9,1	70	80	45	95	0,08
16	25	32	30	20	M20 x 1	9,1	73	75	45	95	0,07
17	25	32	32	20	M22 x 1	9,1	80	70	45	95	0,07
18	30	32	32	20	M22 x 1	9,1	83	65	40	95	0,12
19	30	38	32	20	M25 x 1,5	11	105	75	45	160	0,11
20	30	38	32	20	M25 x 1,5	11	112	70	45	160	0,1
22	35	45	36	25	M30 x 1,5	14,5	163	70	45	220	0,17
24	35	45	36	25	M30 x 1,5	14,5	178	65	45	220	0,15
25	35	45	36	25	M30 x 1,5	14,5	185	60	45	220	0,14
28	40	52	42	30	M35 x 1,5	14,5	250	55	40	340	0,22
30	40	52	42	30	M35 x 1,5	17,5	270	50	40	340	0,19
32	42	55	44	30	M36 x 1,5	21,5	350	60	45	340	0,2
32	45	58	44	30	M40 x 1,5	21,5	350	60	45	480	0,27
35	45	58	44	30	M40 x 1,5	21,5	390	55	45	480	0,22
38	50	65	45	30	M45 x 1,5	26	500	60	45	680	0,3
40	50	65	45	30	M45 x 1,5	26	520	60	50	680	0,25
45	55	70	46	30	M50 x 1,5	30	680	60	50	870	0,29
48	60	75	46	30	M55 x 2	35	840	60	50	970	0,37
50	60	75	46	30	M55 x 2	35	880	60	50	970	0,32
55	65	80	46	30	M60 x 2	37,5	1030	60	50	1100	0,34
60	70	85	52	30	M65 x 2	45	1360	65	55	1300	0,42
